Ta bela knjiga predstavlja celovito analizo svetovne industrije energetskih transformatorjev z osredotočenim pregledom dveh prevladujočih tehnoloških kategorij: suhih transformatorjev in transformatorjev, potopljenih v olje. Raziskuje inženirska načela, segmentacijo aplikacij, mednarodne regulativne okvire, ekonomijo življenjskega cikla in dinamiko nastajajočih trgov. Dokument tudi poudarja, kako Lugao Power Co., Ltd., specializirani proizvajalec s sedežem na Kitajskem, naslavlja sodobne zahteve trga z inženirsko odličnostjo, strogimi sistemi kakovosti in agilnimi zmogljivostmi prilagajanja.
Močnostni transformatorji so temeljna infrastruktura sodobnih električnih omrežij. Ker globalno povpraševanje po električni energiji narašča zaradi urbanizacije, industrijske širitve in integracije obnovljivih virov energije, postane povpraševanje po napredni, zanesljivi in učinkoviti transformatorski tehnologiji vedno bolj kritično. Ta dokument je namenjen inženirjem, strokovnjakom za nabavo, razvijalcem projektov, investitorjem v infrastrukturo in oblikovalcem energetske politike.
1.1 Definicija in osnovna funkcija
A močnostni transformatorje elektromagnetna naprava, ki prenaša električno energijo med dvema ali več vezji po principu elektromagnetne indukcije. Njegov glavni namen je pretvorba električne energije iz ene napetostne ravni v drugo - bodisi zvišanje napetosti za visokonapetostni prenos na dolge razdalje ali znižanje napetosti za varno distribucijo industrijskim, komercialnim in stanovanjskim porabnikom.
Za razliko od generatorjev ali motorjev transformatorji v svoji primarni funkciji ne vsebujejo gibljivih delov, zaradi česar so sami po sebi zanesljive, dolgotrajne naprave, ki zahtevajo malo vzdrževanja. Osnovna enačba, ki ureja delovanje transformatorja, je:
V1 / V2 = N1 / N2 = I2 / I1
Kjer V predstavlja napetost, N predstavlja število ovojev v primarni (1) in sekundarni (2) tuljavi, I predstavlja tok. To elegantno razmerje omogoča natančno načrtovanje razmerij transformacije napetosti v širokem razponu ocen moči.
1.2 Zgodovinski kontekst
Izum praktičnega transformatorja v 1880-ih, ki so ga izvedli William Stanley, Nikola Tesla in drugi, je bil ključnega pomena pri omogočanju napajalnih sistemov z izmeničnim tokom (AC). Prvi komercialni trifazni močnostni transformator je bil uporabljen v 1890-ih, kar je sprostilo možnost prenosa električne energije na dolge razdalje pri visoki napetosti in nizkem toku – kar je dramatično zmanjšalo uporovne izgube. Od takrat se je tehnologija transformatorjev razvila z napredkom znanosti o materialih, izboljšavami izolacije, digitalnim spremljanjem in optimizacijo energetske učinkovitosti.
1.3 Vloga v sodobni energetski infrastrukturi
Danes močnostni transformatorji tvorijo hrbtenico vsakega sistema za dostavo električne energije. Od ogromnih generatorskih pospeševalnih transformatorjev (GSU) v elektrarnah do distribucijskih transformatorjev, ki oskrbujejo stanovanjske soseske, transformatorje najdemo v vsakem vozlišču električnega omrežja. Pomožne transformatorske postaje običajno vsebujejo več velikih močnostnih transformatorjev, ki delujejo na desetine ali stotine megavolt-amperov (MVA) zmogljivosti.
Industrijski objekti, komercialni kompleksi, podatkovni centri, tranzitni sistemi, platforme na morju in obrati za obnovljivo energijo so odvisni od zanesljivih transformatorskih rešitev. Izbira tipa transformatorja, zmogljivosti, načina hlajenja, razreda izolacije in dodatkov je tehnična odločitev, ki neposredno vpliva na zanesljivost omrežja, varnost, energetsko učinkovitost in dolgoročne obratovalne stroške.
2.1 Velikost trga in trajektorija rasti
Svetovni trg energetskih transformatorjev je v zadnjem desetletju pokazal stalno rast in se še naprej širi. Zaradi staranja zamenjave omrežne infrastrukture, hitre elektrifikacije v nastajajočih gospodarstvih, integracije obnovljivih virov energije in modernizacije pametnih omrežij trg predstavlja enega strateško najpomembnejših segmentov industrije električne opreme.
Ključne tržne metrike vključujejo skupno letno stopnjo rasti (CAGR) v višini približno 5,5–7 % do leta 2030, pri čemer azijsko-pacifiška regija predstavlja največji regionalni trg, saj predstavlja več kot 45 % svetovnega povpraševanja. Kitajska ostaja največji posamezni nacionalni trg, tako kot proizvajalka kot porabnica energetskih transformatorjev.
2.2 Ključni dejavniki trga
2.3 Dinamika regionalnega trga
| Regija | Tržni delež | Gonilo rasti | Ključni trend |
| Azija-Pacifik | ~45% | Urbanizacija | Pametno omrežje |
| Severna Amerika | ~20% | Posodobitev omrežja | Zamenjava |
| Evropi | ~18% | Prehod energije | Veter na morju |
| Bližnji vzhod in Afrika | ~10% | Elektrifikacija | Visokotemperaturne enote |
| Latinska Amerika | ~7 % | Komunalna naložba | Rudarstvo |
2.4 Konkurenčna pokrajina
Svetovni trg energetskih transformatorjev oskrbuje kombinacija velikih multinacionalnih podjetij in specializiranih regionalnih proizvajalcev. Glavni mednarodni akterji so ABB (zdaj Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric in Eaton. Vendar proizvajalci s sedežem na Kitajskem, kot so TBEA, China XD Group, CRRC, in specializirana podjetja, kot soLugaoPower Co., Ltd.so pridobili pomemben mednarodni tržni delež s konkurenčnimi cenami, hitro dostavo in izboljšanjem standardov kakovosti.
Proizvajalci s sedežem na Kitajskem zdaj zagotavljajo znaten del svetovnega povpraševanja po transformatorjih, zlasti v jugovzhodni Aziji, na Bližnjem vzhodu, v Afriki in Latinski Ameriki. Kitajski proizvajalci vedno bolj izpolnjujejo mednarodne certifikate, vključno s standardi IEC, CE in ANSI/IEEE, kar omogoča širši dostop do svetovnega trga.

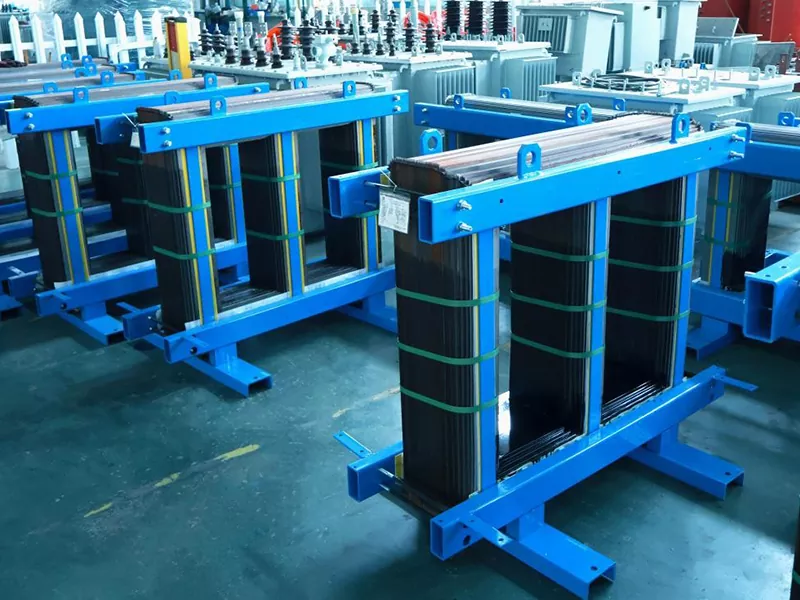

3.1 Zasnova magnetnega jedra
Magnetno jedro je osrednji element vsakega močnostnega transformatorja. Zagotavlja nizko uporno pot za magnetni tok, ki povezuje primarna in sekundarna navitja. Zasnova jedra neposredno vpliva na izgube v prostem teku (izgube železa), vzbujevalni tok, akustični hrup in mehansko stabilnost.
Sodobna transformatorska jedra so izdelana iz hladno valjanih laminatov silicijevega jekla (CRGO), ki so natančno razrezani in zloženi, da se zmanjšajo izgube zaradi vrtinčnih tokov. Napredne zasnove lahko uporabljajo amorfne jeklene zlitine, ki kažejo znatno nižjo histerezo in izgube zaradi vrtinčnih tokov, kar je še posebej koristno v razdelilnih transformatorjih, kjer se izgube brez obremenitve nenehno kopičijo skozi desetletja delovanja.
3.2 Zasnova navitij in izolacijski sistemi
Navitja so izdelana iz bakrenih ali aluminijastih vodnikov brez kisika, oblikovanih v tuljave, ki so natančno navite, da se doseže zahtevano razmerje ovojev, gostota toka in impedanca. Visokonapetostna navitja na splošno uporabljajo konfiguracijo slojnega navitja ali navitja diska, medtem ko nizkonapetostna navitja pogosto uporabljajo folijo ali vijačne konstrukcije.
Izolacijski sistemi se razlikujejo glede na vrsto transformatorja. Oljni transformatorji se zanašajo na papir, impregniran z oljem (kraft papir ali toplotno izboljšan papir), kot primarno trdno izolacijo, ki jo dopolnjujejo pregrade iz kartona, in mineralno olje kot hladilno sredstvo in dielektrik. Suhi transformatorji uporabljajo izolacijske sisteme iz lite smole (epoksi) ali odprtih izolacijskih sistemov, ojačanih s steklenimi vlakni, ki zagotavljajo odlično odpornost proti vlagi, prahu in kontaminaciji brez tekočih dielektrikov.
3.3 Hlajenje in toplotno upravljanje
Toplotno upravljanje je eden najbolj kritičnih vidikov načrtovanja transformatorja. Previsoka temperatura pospeši staranje izolacije, poveča izgube in na koncu skrajša življenjsko dobo transformatorja. Transformatorji so razvrščeni glede na način hlajenja z uporabo standardnih oznak ONAN/ONAF/OFAF za oljne enote in oznak AN/AF za suhe enote.
| Koda hlajenja | Opis |
| ONAN | Olje Natural Air Natural |
| ONAF | Olje Natural Air Forced |
| OFAF | Olje Prisilno Zračno Prisilno |
| AN | Naravni zrak |
| AF | Air Forced |
3.4 Zmogljivost vzdržljivosti kratkega stika
Močnostni transformatorji morajo preživeti ogromne elektromagnetne sile, ki nastanejo ob kratkih stikih v priključenem električnem omrežju. Pričakovani tokovi kratkega stika lahko dosežejo 20–25-kratnik nazivnega toka, kar povzroči sile, sorazmerne s kvadratom toka. Robustna mehanska zasnova - vključno z opornimi navitji, tesnim nadzorom geometrije navitij in strukturnim inženiringom okvirja - je bistvenega pomena za zagotavljanje vzdržljivosti.
Testiranje kratkega stika v skladu s standardoma IEC 60076-5 ali IEEE C57.12 potrjuje mehansko in toplotno celovitost transformatorja v pogojih napake. To testiranje predstavlja eno najzahtevnejših kvalifikacijskih zahtev v industriji energetske opreme.

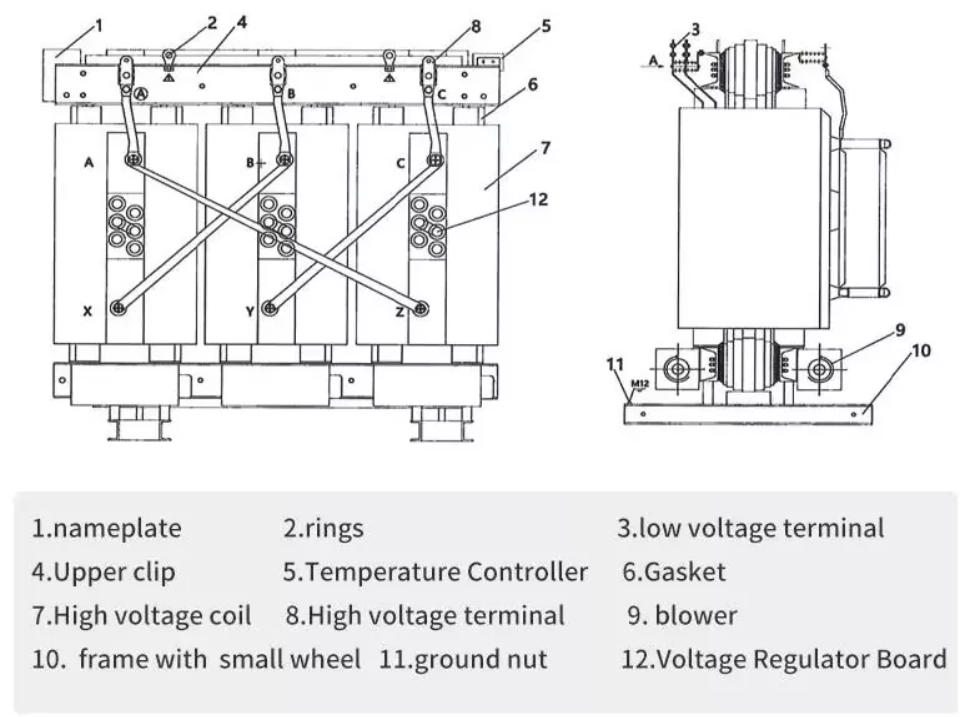

Suhi transformatorji uporabljajo zračne in trdne izolacijske materiale - predvsem epoksi smolo ali sisteme, ojačane s steklenimi vlakni - namesto tekočih dielektrikov. Navitja so ulita v epoksidno smolo (suhi tip iz lite smole ali CRT) ali navita z vodniki, ovitimi s steklenimi vlakni, in impregnirani pod vakuumskim pritiskom (VPI) s smolo ali lakom. Suhi transformatorji iz lite smole, najpogostejša sodobna različica, v celoti zapakirajo navitja v mešanici epoksi smole in mineralnega polnila, običajno v pogojih vakuumskega litja, da se odstranijo praznine. Rezultat je robusten, zatesnjen, samougasljiv izolacijski sistem, ki ne potrebuje tekočega hladilnega sredstva in je sam po sebi odporen proti ognju.
Suhi transformatorji so prednostna izbira povsod, kjer je zaradi bližine ljudi ali občutljivih struktur prednostno delovanje brez olja. Glavni sektorji uporabe vključujejo mestne transformatorske postaje v komercialnih in pisarniških zgradbah, bolnišnicah in zdravstvenih ustanovah, hotelih in gostinskih kompleksih, železniških postajah in podzemnih sistemih, proizvodnih obratih z zahtevami čistih prostorov, podatkovnih centrih in telekomunikacijskih objektih, postajah za pretvorbo obnovljivih virov energije in energetskih sistemih za plovila.
Ključna specifikacija: Lugao suhi transformatorji
Lugao Power Co., Ltd. proizvaja suhe transformatorje v konfiguracijah z lito smolo (CRT) in vakuumsko impregniranimi (VPI). Standardne vrednosti pokrivajo od 25 kVA do 16.000 kVA s primarnimi napetostmi do 35 kV. Izdelki so skladni s standardi IEC 60076-11, GB/T 10228, CE in CCC. Na voljo so razredi ohišij po meri, menjalniki, sistemi za nadzor temperature in nadgradnje za hlajenje s prisilnim zrakom.

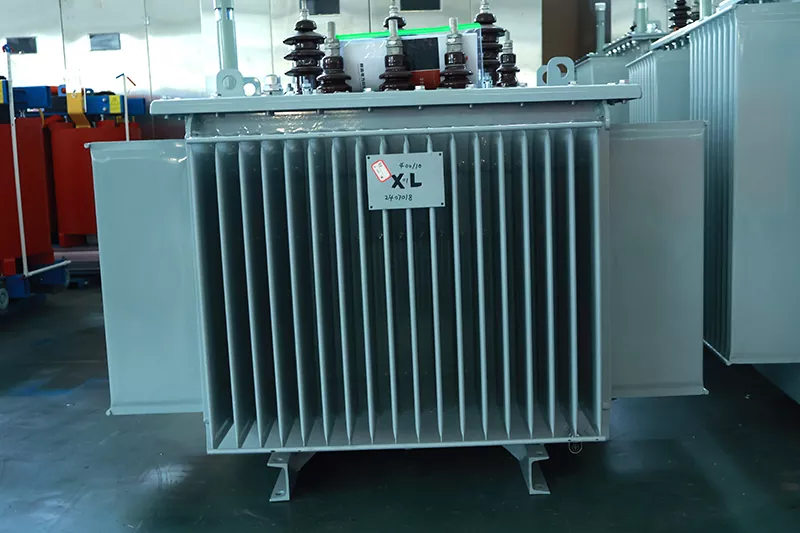

Oljni močnostni transformatorji uporabljajo mineralno transformatorsko olje (ali alternativne dielektrične tekočine, kot so sintetični estri ali naravna estrska olja) kot primarni izolacijski medij in glavno hladilno sredstvo. Aktivni del transformatorja - ki obsega jedro in navitja - je v celoti potopljen v to dielektrično tekočino v zaprtem jeklenem rezervoarju. Toplota, ki nastane zaradi izgub v jedru in navitjih, se odvaja v olje in nato prek radiatorjev, valovitih sten rezervoarja ali hladilnih cevi odvaja v okoliški zrak.
Kombinacija zelo učinkovitega prenosa toplote iz olja ter vrhunskih dielektričnih in izolacijskih lastnosti mineralnega olja omogoča oljnim transformatorjem, da dosežejo zelo visoke gostote moči, zaradi česar so izbrana tehnologija za aplikacije z visoko zmogljivostjo in zunanje instalacije v napetostnih razredih od distribucije (11–33 kV) do izjemno visoke napetosti (750 kV in več).
Naraščajoča okoljska ozaveščenost je spodbudila zanimanje za biološko razgradljive in ognjevarne dielektrične tekočine za oljne transformatorje. Naravne estrske tekočine, pridobljene iz rastlinskih olj, ponujajo več kot 95-odstotno biorazgradljivost in bistveno višja požarna mesta (nad 300 °C v primerjavi s približno 145 °C za mineralno olje). Sintetične estrske tekočine ponujajo podobne prednosti z zmogljivostjo v širšem temperaturnem območju. Te tekočine so vedno bolj določene za transformatorje v bližini ekološko občutljivih lokacij, znotraj zgradb ali na območjih z visokim tveganjem za požar.
Oljni transformatorjiprevladujejo na zunanjih energetskih transformatorskih postajah, visokonapetostnih povezovalnih točkah, industrijskih virih električne energije, rudarskih dejavnostih, naftnih in plinskih obratih, hidroelektrarnah in termoelektrarnah, zbiralnicah obnovljivih virov energije in visokonapetostnih enosmernih (HVDC) pretvorniških postajah. Njihova kombinacija visoke učinkovitosti, zmožnosti preobremenitve in konkurenčnih stroškov pri velikih nazivnih vrednostih jih uvršča v svetovni standard za energetsko infrastrukturo na ravni komunalnih storitev.
Ključna specifikacija: Lugao oljni transformatorji
Lugao Power Co., Ltd. proizvaja oljne transformatorje od 10 kVA do 50 MVA s primarnimi napetostmi od 3,3 kV do 110 kV. Izdelki vključujejo enote s standardno učinkovitostjo serije S11 in S13 ter različice amorfnega jedra z nizkimi izgubami. Vse enote ustrezajo IEC 60076, GB 1094 in mednarodnim standardom, ki jih določi stranka. Možnosti vključujejo OLTC, DETC, integracijo zaščitnega releja, plinski rele, temperaturne monitorje in konfiguracije rezervoarjev po meri.
| Parameter | Suhi tip (CRT) | V olju potopljena | Faktor odločitve |
| Največja napetost | Do 36 kV | Do 1100 kV | Visoka napetost: olje zmaga |
| Najvišja ocena | Do ~20 MVA | Do 1.500 MVA | Velika zmogljivost: olje zmaga |
| Požarna varnost | Odlično (F1/F0) | Zahteva zadrževanje | Notranja: Suha zmaga |
| Vzdrževanje | Zelo nizko | Zmerno (preverjanje olja) | Enostavnost: Suha zmaga |
| Cena na MVA | višje | Nižje | Proračun: Nafta zmaga |
| Okoljsko tveganje | Noben | Možnost razlitja nafte | Eco: Dry zmaga |
| Nivo hrupa | 55–70 dB(A) | 45–60 dB(A) | Tiha območja: nafta zmaga |
| Preobremenitvena zmogljivost | Omejeno | Odlično | Vrhovi: Zmaga nafta |
| Odpornost na vlago | Odlično (zapečateno) | Dobro (zaprt rezervoar) | Vlažnost: Suha zmaga |
| Hitrost namestitve | Hitro (brez polnjenja olja) | Počasneje (polnjenje olja) | Hitrost: Dry zmaga |
Standardi za transformatorje določajo minimalne zahteve glede delovanja, varnosti in testiranja, ki jih morajo izdelki izpolnjevati, da se štejejo za primerne za uporabo v električni energiji. Skladnost s priznanimi mednarodnimi standardi je predpogoj za odobritev projekta, priključitev na omrežje, financiranje in izvoz na regulirane trge. Kupcem zagotavlja tudi stalno kakovost in združljivost z nadaljnjo opremo.
Poleg skladnosti s standardi oblikovanja transformatorji, namenjeni posebnim trgom, zahtevajo certificiranje izdelkov s strani priznanih organov. Oznaka CE je obvezna za opremo, ki vstopa v Evropski gospodarski prostor, kar dokazuje skladnost z direktivo o nizki napetosti in direktivo o elektromagnetni združljivosti. CCC (obvezno certificiranje Kitajske) je potrebno za opremo, ki se prodaja na Kitajskem. Testiranje tretjih oseb, ki ga izvajajo KEMA, TUV, UL ali CSA Labs, lahko zahtevajo specifične specifikacije projekta ali končne stranke s povišanimi zahtevami po zagotovilih.
Status skladnosti Lugao
Lugao Power Co., Ltd. načrtuje in izdeluje vse izdelke v skladu s serijo IEC 60076, GB 1094, GB/T 10228, ANSI/IEEE C57 in britanskimi standardi. Izdelki imajo certifikate CE in CCC. Vodenje kakovosti v tovarni je certificirano po ISO 9001:2015. Za izvozne projekte je na zahtevo na voljo inženiring po meri za standarde ANSI, BS ali AS/NZS.
Proizvodnja transformatorjev svetovnega razreda zahteva strogo upravljanje kakovosti na vsaki stopnji proizvodnje. Od vhodnega pregleda materiala do končnega tovarniškega sprejemnega testiranja je discipliniran sistem kakovosti edino zanesljivo jamstvo za dosledno delovanje na terenu. Vodilni proizvajalci izvajajo sisteme vodenja kakovosti, certificirane po standardu ISO 9001, ki jih dopolnjujejo načrti kakovosti za posamezne procese, statistična kontrola procesa (SPC) kritičnih parametrov ter popolna sledljivost materialov in rezultatov testiranja.
Kakovost transformatorja navsezadnje odraža kakovost njegovih surovin. Ključni vhodni materiali, ki so predmet vhodnega nadzora kakovosti (IQC), vključujejo laminate iz silicijevega jekla (izmerjene glede debeline, magnetne prepustnosti in izgube v jedru), bakrene ali aluminijaste prevodnike (preverjene glede čistosti, dimenzij in električne prevodnosti), sisteme epoksi smol in trdilce za modele CRT (viskoznost, čas geliranja in mehanske lastnosti), izolacijski papir in stiskalnico (dielektrična trdnost, vsebnost vlage in toleranca dimenzij) in transformatorsko mineralno olje (dielektrična trdnost, vsebnost vlage, kislost in analiza raztopljenega plina za enote, potopljene v olje).
| Rutinski test | Namen |
| Merjenje razmerja | Preveri točnost razmerja obratov glede na specifikacije na imenski tablici |
| Preverjanje vektorske skupine in faznega zamika | Potrjuje povezave navitij in polarnost |
| Merjenje impedančne napetosti in izgube obremenitve | Potrjuje impedanco uhajanja in izgube bakra pri nazivnem toku |
| Merjenje izgube v prostem teku in toka v prostem teku | Potrjuje izgubo jedra in tok magnetizacije pri nazivni napetosti |
| Preskus obstojne napetosti | Preizkuša celovitost izolacije navitij glede na tla in med navitji |
| Preskus vzdržljivosti inducirane napetosti | Preverja zmogljivost notranje izolacije pri povišani frekvenčni napetosti |
| Merjenje izolacijske upornosti | Preveri splošno stanje izolacije in občutljivost na vlago |
Izgube transformatorjev, čeprav so majhne v odstotkih (običajno 0,5–1,5 % nazivne moči), se kopičijo v ogromne vsote v globalni bazi nameščenih. Ocene kažejo, da izgube transformatorjev predstavljajo približno 1–2 % celotne svetovne proizvodnje električne energije – kar predstavlja stotine milijard kilovatnih ur letno. Pri posameznem transformatorju z življenjsko dobo 25–40 let že 10-odstotno zmanjšanje izgub prihrani znatne stroške energije v življenjskem ciklu.
Regulatorji v Evropski uniji (Direktiva o okoljsko primerni zasnovi), Združenih državah Amerike (DOE standardi učinkovitosti) in vedno bolj v Aziji so vzpostavili obvezne minimalne standarde učinkovitosti za električne in distribucijske transformatorje. Ti predpisi se postopoma zaostrujejo, kar ustvarja komercialni imperativ za proizvajalce in kupce, da dajo prednost dizajnom z majhnimi izgubami.
Izgube transformatorja so sestavljene iz dveh primarnih kategorij. Izgube brez obremenitve (imenovane tudi izgube železa ali jedra) se pojavijo, ko je transformator pod napetostjo, neodvisno od ravni obremenitve. Povzročajo jih histereza in vrtinčni tokovi v magnetnem jedru in so zmanjšani z visokokakovostnim silicijevim jeklom z zrnatostjo, natančnim laserskim črkanjem laminatov, tehnikami sestavljanja jedra v korakih in v vrhunskih izvedbah z uporabo amorfnih jeklenih zlitin (ki zmanjšajo izgube brez obremenitve za 70–80 % v primerjavi z običajnim jeklom CRGO).
Izgube obremenitve (imenovane tudi izgube bakra ali izgube kratkega stika) so sorazmerne s kvadratom obremenitvenega toka in nastanejo zaradi uporovnega segrevanja v navitjih. Zmanjšajo se z optimizirano geometrijo navitja, prevodniki z nižjim uporom in naprednimi tehnikami prenosa za obvladovanje izgub v navitjih pod obremenitvijo.
Začetna nabavna cena energetskega transformatorja predstavlja le eno komponento njegovih skupnih stroškov življenjskega cikla. Ekipe za nabavo, ki se osredotočajo izključno na tveganje nakupne cene, podcenjujejo resnično ekonomsko breme lastništva transformatorja. Stroga analiza skupnih stroškov lastništva (TCO) upošteva vse izdatke od specifikacije in nabave do namestitve, delovanja, vzdrževanja in morebitne razgradnje.
| Komponenta TCO | Premisleki |
| Nabavna cena | Stroški opreme, tovarniško sprejemno testiranje, dokumentacija in embalaža |
| Transport in logistika | Mednarodno pošiljanje, carine, notranji prevoz in zavarovanje |
| Montaža in zagon | Priprava gradbišča, gradbena dela, kabelske povezave, polnjenje olja (oljne enote) in storitve zagona |
| Stroški izgube brez obremenitve (kapitalizirani) | Vrednoteno z metodo kapitaliziranih izgub: A × izguba brez obremenitve (kW) v načrtovani življenjski dobi pri lokalnih stroških energije |
| Stroški izgube obremenitve (kapitalizirani) | B × Izguba obremenitve (kW) pri nazivni obremenitvi, diskontirana glede na načrtovano življenjsko dobo |
| Stroški vzdrževanja | Testiranje in menjava olja (oljne enote), vzdrževanje tesnil, vzdrževanje hladilnega sistema in servis menjalnika |
| Nadzor in zaščita | Digitalni nadzorni sistemi, relejna zaščita, SCADA integracija |
| Razgradnja in odlaganje | Odstranjevanje ali recikliranje olja (oljne enote), recikliranje transformatorskih jeder in navitij |
Energetska industrija običajno ocenjuje ponudbe za transformatorje z uporabo metode kapitaliziranih izgub, znane tudi kot metoda faktorja A&B. Skupni ocenjeni strošek se izračuna kot:
TEC = Nakupna cena + (A × P0) + (B × Pk)
Kjer je P0 izguba brez obremenitve (kW), Pk je izguba v obremenitvi pri nazivnem toku (kW), A je kapitaliziran strošek izgub brez obremenitve ($/kW, ki odraža delovanje 24/7) in B je usredstven strošek izgub obremenitve ($/kW, ki odraža delovni cikel in faktor obremenitve). Z uporabo tega okvira se lahko transformator, ki se zdi cenejši po nominalni vrednosti, v svoji življenjski dobi izkaže za dražjega zaradi večjih izgub energije.
Povečevalni transformatorji generatorja (GSU) pretvarjajo izhodno napetost električnih generatorjev (običajno 11–22 kV) v nivoje prenosne napetosti (110 kV, 220 kV, 500 kV ali višje) za prenos velike količine energije na dolge razdalje. Ti transformatorji so med največjimi in najbolj kritičnimi kosi električne opreme v elektroenergetskem sistemu, z močjo običajno od 100 MVA do več kot 1000 MVA. Avtotransformatorji medsebojno povezujejo različne napetostne nivoje prenosnega omrežja in zagotavljajo fleksibilno upravljanje pretoka moči.
Težka industrija je eno najzahtevnejših okolij uporabe transformatorjev. Jeklarne, topilnice aluminija, cementarne, obrati za kemično predelavo in rudarstvo zahtevajo transformatorje, ki so sposobni prenesti visoko vsebnost harmonikov, pogosta nihanja obremenitve in zahtevne okoljske pogoje, vključno z visokimi temperaturami, prahom, vibracijami in jedkimi atmosferami. Industrijski transformatorji so pogosto izdelani po meri s posebnimi izolacijskimi obdelavami, izboljšanimi ocenami vzdržljivosti kratkega stika in razglašenim harmonskim filtriranjem.
Eksplozivna rast proizvodnje sončne fotovoltaike in vetrne energije je ustvarila nove zahteve za uporabo transformatorjev. Sončne elektrarne za zbiranje potrebujejo inverterske transformatorje ali string-up transformatorje, ki pretvorijo izhod enosmernega inverterja v srednjo napetost. Transformatorji vetrnih turbin, nameščeni znotraj gondole turbine ali na dnu, morajo prenesti mehanske vibracije, toplotno kroženje in harmonično obremenitev, značilno za proizvodnjo vetra.
Vetrne elektrarne na morju predstavljajo posebno zahtevne zahteve, saj so transformatorji, nameščeni na ploščadi, izpostavljeni atmosferi slane vode, omejen dostop za vzdrževanje in omejen prostor. V teh zahtevnih okoljih se uporabljajo tako suhe enote (za gondole) kot specializirane enote, potopljene v olje (za podpostaje na ploščadi na morju).
Visoke pisarniške stolpnice, nakupovalna središča, hoteli, bolnišnice, univerze in podatkovni centri se zanašajo na srednjenapetostne suhe transformatorje za znižanje električne napajalne napetosti na uporabne stavbne napetosti (380/220 V v večini sveta). Lastnosti požarne varnosti, nizke zahteve po vzdrževanju in kompaktne dimenzije suhih transformatorjev iz lite smole so prevladujoča izbira za te aplikacije.
Lugao Power Co., Ltd. je profesionalni proizvajalec in dobavitelj močnostnih transformatorjev s sedežem na Kitajskem, s specializiranim poudarkom na načrtovanju, inženiringu in proizvodnji suhih in v olje potopljenih energetskih transformatorjev. Lugao, ustanovljen z nalogo zagotavljanja zanesljivih, visokokakovostnih električnih rešitev za domače in mednarodne trge, si je pridobil ugled, ki temelji na tehnični natančnosti, proizvodni disciplini in storitvah, osredotočenih na stranke.
Za razliko od raznovrstnih konglomeratov električne opreme, ekskluzivna osredotočenost Lugao na močnostne transformatorje omogoča globoko tehnično strokovno znanje, nenehno izboljševanje procesov in nerazdeljeno inženirsko pozornost v celotnem portfelju izdelkov. Ta specializacija se neposredno odraža v kakovosti izdelkov, poznavanju aplikacij in odzivni podpori strankam.
| Kategorija izdelka | Opis |
| Transformatorji iz suhe litine | Zasnova z lito smolo (CRT), 25 kVA do 16.000 kVA, do 35 kV primarno, skladno z IEC 60076-11 / GB/T 10228 |
| Suhi transformatorji VPI | Vakuumsko tlačno impregnirana, odprta zasnova za uporabo v prezračevanih notranjih prostorih |
| Oljni razdelilni transformatorji | 10 kVA do 10 MVA, 3,3 kV do 35 kV, standardna serija S11/S13, možnosti amorfnega jedra z majhnimi izgubami |
| Oljni energetski transformatorji | Do 50 MVA, razred 110 kV, za transformatorske postaje in industrijske energetske aplikacije |
| Transformatorji po meri in posebni | Minske, pomorske, visokotemperaturne okoljske, harmonično odporne ali druge posebne konfiguracije |
Proizvodni obrat Lugao je opremljen z namensko zgrajenimi proizvodnimi linijami za proizvodnjo suhih in oljnih transformatorjev, vključno s stroji za navijanje, opremo za rezanje jeder in zlaganje, pečmi za ulivanje smole in sušenje, sistemi za predelavo olja in vakuumsko polnjenje ter obsežen laboratorij za električne preskuse. Notranja proizvodnja jedrnih laminatov, navitij in sklopov rezervoarjev zagotavlja popoln nadzor kakovosti in hiter odziv na zahteve po meri.
Lugaov sistem vodenja kakovosti je certificiran po standardu ISO 9001:2015, ki zajema procese načrtovanja, nabave, proizvodnje, testiranja in poprodajnih storitev. Podjetje vzdržuje popolnoma opremljen preskusni laboratorij, ki je sposoben izvajati vse rutinske in tipske preskuse, ki jih zahtevata IEC 60076 in serije standardov GB. Preizkusni podatki so digitalno zabeleženi in sledljivi do posameznih serijskih številk transformatorjev, kar podpira celotno dokumentacijo izdelka za izvoz in zahteve za zagon projekta.
Transformatorji Lugao so bili dobavljeni za projekte v jugovzhodni Aziji, na Bližnjem vzhodu, v Afriki, vzhodni Evropi in Latinski Ameriki. Mednarodne izkušnje s projekti zajemajo transformatorske postaje za zbiranje obnovljive energije, sisteme za napajanje industrijskih objektov, programe elektrifikacije infrastrukture in inštalacije MV/LV komercialnih zgradb. Izvozna zmogljivost podjetja Lugao vključuje skladnost z mednarodnimi standardi, ki jih določi stranka, nastanitev za inšpekcijo tretjih oseb in celotne pakete izvozne dokumentacije.
Standardni kataloški transformatorji pokrivajo večino običajnih aplikacijskih zahtev. Vendar velik delež industrijskih, infrastrukturnih in projektov za proizvodnjo električne energije zahteva transformatorje, ki odstopajo od kataloških specifikacij. Lugaova interna inženirska ekipa podpira popolno prilagajanje vseh ključnih parametrov, vključno z nazivno močjo (kVA/MVA), napetostnim razmerjem, vektorsko skupino, impedančno napetostjo, izolacijskim razredom, načinom hlajenja, oceno IP ohišja, nadzorom temperature, tipom stikala (DETC/OLTC) in fizičnimi dimenzijami.
Izvozni transformatorji in transformatorji za projektno dobavo so dobavljeni s celovitim paketom dokumentacije, vključno s potrdili o preskusih (rutinsko in tipsko), dimenzijskimi risbami, priročniki za montažo in vzdrževanje, razporedom napisne ploščice, zapisi o pregledu kakovosti, potrdili o materialih za primarne komponente in potrdili o skladnosti (CE, CCC, ali potrdilo tretje osebe, ki ga določi stranka).
Lugao upravlja model neposredne dobave v tovarno, odpravlja vmesne marže in omogoča konkurenčne cene poleg neposrednega dostopa do funkcij inženiringa, proizvodnje in kakovosti. Stranke imajo koristi od neposredne komunikacije z inženirskimi in proizvodnimi ekipami, preglednih posodobitev napredka proizvodnje in možnosti vplivanja na načrtovanje proizvodnje za časovno občutljive projekte.
Standardni dobavni roki za izdelke se gibljejo od 4 do 12 tednov, odvisno od ocene, kompleksnosti in trenutne proizvodne obremenitve. Transformatorji, izdelani po meri z nestandardnimi specifikacijami, običajno zahtevajo 10–18 tednov od oddaje naročila do odpreme. Lugao vzdržuje program rezervnih zalog za velike količine standardnih ocen, kar omogoča hitro dostavo za nujne zahteve.
Vsi transformatorji Lugao so zapakirani za mednarodni transport z lesenimi zaboji, paketi sušilnih sredstev, ki absorbirajo vlago, dušikovim tlakom za enote, potopljene v olje, med prevozom in nalepkami indikatorjev udarca. Možnosti prevoza vključujejo pomorski tovor polnega kontejnerja (FCL), konsolidacijo tovora manj kot kontejner (LCL) in letalski tovor za majhne nujne pošiljke. Lugao vzdržuje odnose z izkušenimi špediterji na glavnih izvoznih poteh.
Lugaova zaveza sega poleg dostave izdelkov. Tehnična podpora je na voljo v celotni fazi namestitve in zagona, z inženirskimi navodili za namestitev transformatorja, preverjanje polnjenja z oljem in zagon, priporočila za nastavitev zaščitnih relejev in začetno analizo raztopljenega plina (DGA) za enote, potopljene v olje. Garancija in razpoložljivost rezervnih delov sta del standardnega paketa dobave.
Integracija digitalnih senzorjev, komunikacijskih vmesnikov in analitike podatkov v močnostne transformatorje predstavlja temeljni razvoj pri upravljanju omrežnih sredstev. Pametni transformatorji so opremljeni z neprekinjenim spremljanjem temperature olja, temperature navitja, ravni raztopljenega plina, aktivnosti delne razelektritve, parametrov kakovosti olja in toka bremena. Podatki se prenašajo na platforme za upravljanje sredstev prek protokolov IEC 61850 ali IoT, kar omogoča algoritmom predvidenega vzdrževanja za prepoznavanje nastajajočih napak tedne ali mesece pred odpovedjo. Digitalni nadzor dramatično zmanjša tveganje nepričakovanih okvar, podaljša življenjsko dobo transformatorja s preprečevanjem dogodkov preobremenitve ali preobremenitve in optimizira intervale vzdrževanja. Trg transformatorjev je priča hitremu sprejemanju pametnega nadzora, zlasti za kritična omrežna sredstva in za vozne parke, kjer lahko centralizirano daljinsko spremljanje nadomesti pogoste ročne preglede.
Običajna izolacija transformatorja – z oljem impregniran kraft papir in mineralno olje – ima najvišjo stalno temperaturno oceno 98 °C (vroča točka). Toplotno izboljšan papir to poveča na približno 110 °C, poliamidni (aramidni) izolacijski sistemi pa lahko delujejo pri 140 °C ali več. Visokotemperaturni izolacijski sistemi omogočajo, da so transformatorji obremenjeni do višjih ravni za dano fizično velikost, kar zmanjša kapitalske stroške na MVA, ali da delujejo pri znižani temperaturi za isto nazivno vrednost, kar bistveno podaljša življenjsko dobo izolacije.
Amorfne kovinske zlitine, proizvedene s hitrim kaljenjem staljenega jekla, kažejo neurejeno atomsko strukturo, ki dramatično zmanjša magnetne izgube v primerjavi z običajnim zrnato usmerjenim silicijevim jeklom. Distribucijski transformatorji z amorfnim jedrom dosegajo izgube brez obremenitve za 70–80 % nižje od običajnih zasnov, kar zagotavlja prepričljivo prednost energetske učinkovitosti. Ko se razlika v stroških med amorfnimi in konvencionalnimi jedri zmanjšuje in ko se predpisi o energetski učinkovitosti zaostrujejo, transformatorji z amorfnim jedrom pridobivajo tržni delež v distribucijskih aplikacijah po vsem svetu.
Raziskovalni in razvojni programi na univerzah, nacionalnih laboratorijih in vodilnih proizvajalcih razvijajo koncept polprevodniškega transformatorja (SST), ki nadomešča običajni nizkofrekvenčni magnetni transformator z visokofrekvenčno močnostno elektronsko pretvorniško stopnjo. SST nudijo galvansko izolacijo, dvosmerni pretok moči, nadzorovano pretvorbo napetosti in frekvence ter kompenzacijo jalove moči v eni sami napravi. Čeprav SST še niso komercialno uporabljeni v obsegu javnih služb, pritegnejo veliko raziskovalnega zanimanja za aplikacije, vključno z mikroomrežji LVDC, polnjenjem električnih vozil in prilagodljivim medomrežnim povezovanjem AC/DC.
Industrija vetrne energije na morju spodbuja povpraševanje po transformatorjih, ki lahko delujejo v ekstremnih morskih okoljih, vključno z odpornostjo na razprševanje soli, kompaktnimi odtisi za montažo na gondolo in platformo, izboljšano potresno odpornostjo in v nekaterih konceptualnih zasnovah popolno delovanje pod morjem na globinah nad 1000 metrov. Tehnologija podvodnih transformatorjev je aktivno področje razvoja, ki ga poganjata elektrifikacija globokomorske predelave nafte in plina ter vetrna energija na morju.
Energetski transformatorji so nepogrešljiva tehnologija, na kateri stoji sodobna električna civilizacija. Njihova zanesljivost, učinkovitost in dolgoživost neposredno vplivajo na ekonomičnost in trajnost energetskih sistemov po vsem svetu. Izbira med tehnologijo suhega tipa in tehnologijo, potopljeno v olje, ni binarna, temveč odvisna od konteksta, ki jo vodijo nivo napetosti, nazivna moč, okolje namestitve, zahteve glede požarne varnosti, filozofija vzdrževanja in ciljni stroški življenjskega cikla. Svetovni trg energetskih transformatorjev se še naprej širi zaradi integracije obnovljivih virov energije, urbanizacije, industrijske rasti in posodobitve omrežja. Proizvajalci s sedežem na Kitajskem, vključno s specializiranimi podjetji, kot je Lugao Power Co., Ltd., igrajo vse pomembnejšo vlogo pri izpolnjevanju tega povpraševanja, saj ponujajo mednarodno skladne izdelke po konkurenčnih cenah z izboljšano stopnjo inženirske dovršenosti in zagotavljanjem kakovosti.
Za ekipe za nabavo, ki ocenjujejo dobavitelje transformatorjev, Lugao Power Co., Ltd. ponuja prepričljiv predlog: izključno osredotočenost na močnostne transformatorje, globoke inženirske zmogljivosti tako v proizvodnih linijah suhega tipa kot v olju, stroga skladnost z mednarodnimi standardi, dobava neposredno iz tovarne s pregledno dokumentacijo kakovosti in zgodovina uspešnih mednarodnih projektov. Zaradi kombinacije tehnične usposobljenosti, zavezanosti kakovosti in konkurenčnih cen je Lugao močan partner za projekte v številnih panogah in območjih.
