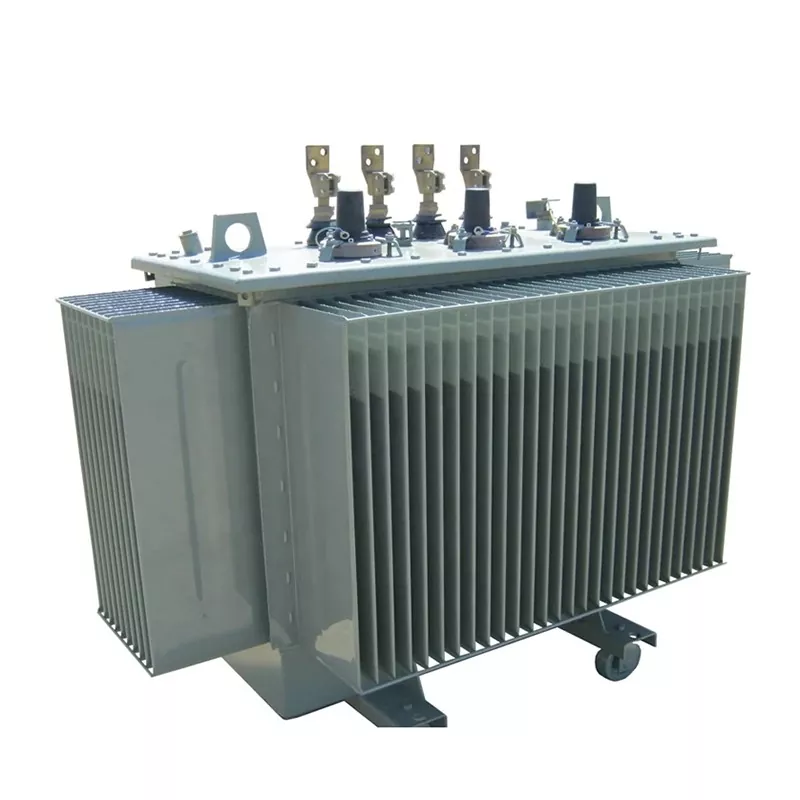

35kv regulacijski transformator z nizkimi izgubami in obremenitvijo

The35 kV regulacijski transformator z nizkimi izgubami in obremenitvijoje srednjenapetostni močnostni transformator, namenjen za stabilno regulacijo napetosti v distribucijskih in transformatorskih sistemih. Vključuje anstikalo pod obremenitvijo (OLTC)ki omogoča prilagajanje napetosti med delovanjem transformatorja, kar zagotavlja neprekinjeno napajanje brez prekinitev. Lugao Power Co., Ltd. proizvaja visokokakovostne izdelketransformatorjiz uporabo prvovrstnih jeder iz silicijevega jekla, zanesljivih navitij in izolacijskega transformatorskega olja za doseganjenizke izgube energije, visoka učinkovitost in dolga življenjska doba. Ti transformatorji se pogosto uporabljajo v elektrarnah, transformatorskih postajah in industrijskih distribucijskih omrežjih.

Parameter

Kapaciteta y	GB/20052-2020			impedančna napetost (%)	brez obremenitve trenutno (%)	Vektorska skupina	Razširitev d Conne dejanje
	(S13)
	izguba brez obremenitve	izguba obremenitve
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 ALI Dyn11	±2*2. 5% ALI±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Kako deluje 35 kV regulacijski transformator z nizkimi izgubami in obremenitvijo?

The35 kV regulacijski transformator z nizkimi izgubami in obremenitvijodeluje na podlagi elektromagnetne indukcije, hkrati pa vključuje sistem OLTC za prilagajanje ravni napetosti med delovanjem.

Načelo delovanja

• Električna energija se med navitji prenaša z elektromagnetno indukcijo.
• Mehanizem OLTC spremeni položaj odcepa transformatorja brez prekinitve napajanja.
• Transformatorsko olje kroži znotraj rezervoarja, da odvaja toploto in zagotavlja izolacijo.
• Radiator oddaja toploto v okoliški zrak za vzdrževanje varne delovne temperature.

Glavni scenariji uporabe

The35 kV regulacijski transformator z nizkimi izgubami in obremenitvijose pogosto uporablja v srednjenapetostnih napajalnih sistemih, kjer sta stabilna napetost in zanesljivo napajanje ključnega pomena.

• Elektrarne
• Električne transformatorske postaje
• Industrijski sistemi za distribucijo električne energije
• Mestna električna omrežja
• Rudarstvo in težka industrija
• Omrežne povezave z obnovljivimi viri energije

Prednosti transformatorja menjalnika ventilov pod obremenitvijo

• Kontinuirana regulacija napetostibrez prekinitve napajanja.
• Izboljšana stabilnost mrežeza nihajoče pogoje obremenitve.
• Manjša izguba energijezaradi optimizirane zasnove transformatorja.
• Daljša življenjska dobaz visokokakovostno izolacijo in oljnim hlajenjem.
• Zanesljivo delovanjev kompleksnih elektrodistribucijskih omrežjih.

Razlika med OLTC in menjalnikom ventilov brez obremenitve

Funkcija	Transformator OLTC	Izklop obremenitve
Nastavitev napetosti	Nastavljiv med delovanjem	Zahteva zaustavitev
Prekinitev napajanja	Brez prekinitve	Napajanje mora biti odklopljeno
Aplikacija	Velika omrežja, transformatorske postaje	Sistemi majhnih ali stabilnih obremenitev
Operativna fleksibilnost	visoko	Omejeno

Zakaj uporabljati 35 kV regulacijski transformator z nizkimi izgubami in obremenitvijo?

• Vzdrževanjestabilna izhodna napetostv okoljih nihajoče obremenitve.
• Zmanjšajizgube energije in obratovalni stroški.
• izboljšatizanesljivost in učinkovitost elektroenergetskega sistema.
• Primerno zasodobna pametna omrežja in industrijski energetski sistemi.
• Med prilagajanjem napetosti zagotovite neprekinjeno napajanje.

Vzdrževanje močnostnega transformatorja OLTC

• Redno preverjajte nivo in kakovost transformatorskega olja.
• Preverite, ali mehanizem OLTC deluje gladko.
• Spremljajte delovno temperaturo in pogoje obremenitve.
• Poskrbite, da radiator in hladilni sistem ostaneta brez ovir.
• Redno izvajajte izolacijske in električne preskuse.

Zakaj izbratiLugao?

• Profesionalni proizvajalec regulacijskih transformatorjev z nizkimi izgubami in obremenitvijo 35 kVz leti izkušenj v industriji.
• Visokokakovostne surovinevključno s silikonsko jekleno pločevino in vrhunskimi navitji.
• Energijsko učinkovita zasnova z nizkimi izgubamizmanjšati obratovalne stroške.
• Strogi mednarodni standardi testiranjazagotavljanje zanesljivega delovanja.
• Hitra dostavaz minimalnim naročilom ene enote.
• Profesionalna tehnična podpora in poprodajne storitve.
• Izdelki, izvoženi vSrednja Azija, Afrika in drugi svetovni trgi.

pogosta vprašanja

Kakšna je tipična življenjska doba 35kV regulacijskega transformatorja z nizkimi izgubami in obremenitvijo?

Ob pravilnem vzdrževanju lahko transformator zanesljivo deluje več kot 25 let.

Katera metoda hlajenja se uporablja?

Thetransformatoruporablja hlajenje v olju.Transformatorsko oljetoplota od navitij in jedra do radiatorja za učinkovito odvajanje toplote.

Ali je mogoče med delovanjem nastaviti napetost?

ja Sistem OLTC omogoča prilagoditev napetosti brez prekinitve napajanja.

Katere industrije običajno uporabljajo ta transformator?

Elektroenergetska podjetja, transformatorske postaje, težka industrija, rudarstvo in projekti obnovljivih virov energije običajno uporabljajo35 kV regulacijski transformator z nizkimi izgubami in obremenitvijo.
