Glavni načini, kako jih ohladiti, se zmanjšajo na nekaj osnov. Prvič, tu je naravno zračno hlajenje, ki se imenuje AN za naravno zračno hlajenje. Ta je popolnoma odvisen od naravne konvekcije in sevanja za odvajanje toplote.
V navitjih in jedru se kopiči toplota, ki segreva zrak okoli njih. Ta toplejši zrak postane lažji in se sam dvigne. Hladnejši zrak teče od spodaj, medtem ko vroč zrak odhaja skozi zračnike na vrhu. To ohranja enakomeren tok ves čas.
Oblikovalci so v pametne točke postavili zračnike in zračne poti, da povečajo pretok. Prav tako povečajo zunanjost s plavuti ali valovitimi oblikami, ki pomagajo bolje oddajati toploto. To metodo pogosto vidite v manjših enotah, recimo do približno 2000 kVA. Primeren je za mesta z enakomernimi obremenitvami, ki niso pretežke.
Potem je tu še prisilno zračno hlajenje, znano kot AF za zračno hlajenje. To deluje pri večjih potrebah po energiji ali ko se stvari nekoliko preobremenijo. Uporablja ventilatorje za močnejše in hitrejše potiskanje zraka.

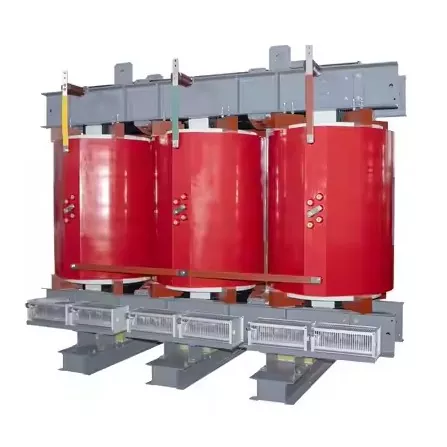

Ventilatorji sedijo vzdolž osi, usmerjeni naravnost v jedro in navitja. Senzorji v navitjih spremljajo temperaturo in jo nadzorujejo. Pri normalnem delovanju, če temperature ostanejo pod približno 110 stopinjami C, ventilatorji le mirujejo.
Ko se toplota dvigne, se ventilatorji zaženejo postopoma, eden ali več naenkrat. To močno poveča hlajenje. Transformator lahko za kratke čase prenese preobremenitve od 125 do 150 odstotkov svoje nazivne moči. To stori brez poškodb notranje izolacije.
V primerjavi z naravnim zrakom ta prisilna nastavitev poveča odvajanje toplote za 30 do 50 odstotkov. Zelo uporaben za težja dela.
Oblikovalci zdaj vgrajujejo tudi popolno toplotno upravljanje. To pomeni, da so senzorji in krmilniki povezani skupaj. Za odčitavanje temperature v živo uporabljajo PT100 RTD ali termoelemente, zataknjene neposredno v navitja.
Pametni krmilniki delujejo na mikroprocesorjih. Pazijo na toploto in postopoma prilagajajo hlajenje. Dobiš alarme, ko temperature dosežejo nastavljene vrednosti. Ventilatorji se po potrebi vklopijo in izklopijo. Če postane prevroče, pošljejo izklopne signale zaščitni opremi navzgor.
Ti se tudi povežejo prek Modbusa ali Etherneta za preverjanje od daleč. Vse to pomaga, da stvari tečejo gladko.
Transformatorji sledijo nastavljenim temperaturnim razredom za izolacijo. Razred B je najvišji pri 130 stopinjah C, z dvigom temperature za 80 stopinj K nad 40 stopinjami C okolja. Razred F sega do 155 stopinj C, kar omogoča dvig temperature za 100 stopinj K v istem okolju.
Razred H doseže 180 stopinj C, z dvigom za 125 stopinj K nad 40 stopinjami C okolja. Vsak razred določa omejitve količine toplote, ki se varno kopiči.
Inženiring zajema različne načine prenosa toplote. Prevod ga prenaša od bakrenih navitij skozi izolacijo do zunanjega ohišja. Konvekcija omogoča, da premikajoči se zrak odvzame toploto s trdnih delov.
Sevanje pošilja infrardeče žarke od vročih točk do hladnejših okoliških območij. Vsi trije sodelujejo pri oblikovanju.
Nekateri dejavniki so odvisni od tega, kam postavitetransformator. Na velikih nadmorskih višinah redkejši zrak zmanjša moč hlajenja, zato zmanjšate ali dodate več zmogljivosti. Vroče okolje pomeni, da potrebujete dodatne rezerve ali vgrajene boljše sisteme.
Prah ali onesnaženje zahteva filtre ali zaprta ohišja na ravni IP54 ali več. Ti ščitijo, vendar lahko nekoliko upočasnijo pretok zraka.
Namestitev je zelo pomembna za učinkovito hlajenje. Pustiti morate prave razdalje od sten in opreme, da se zrak prosto giblje. Postavitev prostora potrebuje prezračevalne odprtine, ki dobro odvajajo toploto, zlasti pri več kot eni enoti.
Čiščenje zračnih poti in površin občasno ohranja zmogljivost na ravni specifikacij. Preskočite to in stvari bodo sčasoma trpele.
