Kakšna je temperatura suhega transformatorja?

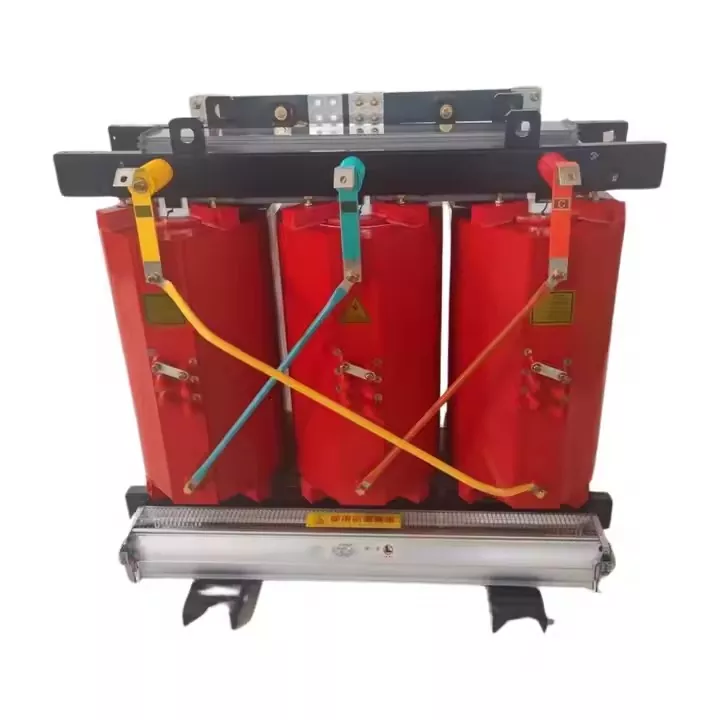

Suhi transformatorjidelujejo pri veliko višjih temperaturah v primerjavi s tistimi, napolnjenimi z oljem. Njihove omejitve izhajajo iz razreda izolacije in celotne zasnove. Za hlajenje ne uporabljajo nobene tekočine, kot to počnejo druge vrste. Namesto tega se zanašajo na kroženje zraka in trdne materiale za prenašanje toplote.

Ljudje razvrščajo suhe transformatorje glede na razrede izolacije. Vsak razred določa najvišji dovoljeni dvig temperature. Razred B omogoča skupno do 130 stopinj Celzija. To pomeni dvig za 80 stopinj nad okoliškim zrakom. Razred F je do 155 stopinj Celzija. Omogoča dvig za 100 stopinj nad okolico. Razred H doseže 180 stopinj Celzija. Ta omogoča dvig za 125 stopinj nad okolico.

Te ocene pomenijo največji dvig nad običajno nastavitev okolja 40 stopinj. Vzemimo za primer enoto razreda F. Zdrži skupno 155 stopinj. To se razdeli na 100 stopinj dviga plus 40 stopinj zunaj.

Pri vsakodnevni uporabi suhi transformatorji ohranjajo določene temperature stabilne. Povprečje v navitjih se dvigne za 80 do 115 stopinj nad okolico. Vroče točke so na koncu za 10 do 15 stopinj toplejše od tega povprečja. Površine iz varnostnih razlogov ostanejo pri 70 do 90 stopinjah. Zasnova pokriva temperaturo okolja od minus 20 do plus 40 stopinj.

Novejši suhi transformatorji imajo načine za natančno spremljanje temperatur. Vključujejo senzorje, kot je PT100 RTD, neposredno v navitja za natančne odčitke. Toplotni sistemi samodejno vklopijo ventilatorje, ko temperature dosežejo nastavljene vrednosti. Alarmi zgodaj opozorijo pri 130 stopinjah za modele razreda F. Potovanja zaprejo stvari pri 155 stopinjah za iste enote.

Različne stvari lahko spremenijo, kako se ti transformatorji dejansko segrejejo. Zaradi ravni obremenitve se temperature dvignejo, ko porabite več moči. Toplejši zunanji zrak zmanjša učinkovitost hlajenja. Slabo prezračevanje lahko doda dodatnih 10 do 20 stopinj. Tek nad 1000 metri zahteva nekaj zmanjšanja, ker je tam zrak redkejši.

Za te enote je zelo pomembno pravilno upravljanje temperature. Ohranjanje 10 stopinj nad nazivno stopnjo skrajša življenjsko dobo izolacije za polovico. Površine morajo ostati dovolj hladne, da preprečimo vžig bližnjih stvari. Začasno lahko preobremenite, če je dovolj rezerve v temps.

Oblikovalci gradijosuhi transformatorjiza varno obvladovanje teh višjih temperatur. Napredni materiali v izolaciji zagotavljajo zanesljivost skozi čas. Zagotavljajo požarno varnost tudi znotraj zgradb.
