Zanesljiva, hitra in varna distribucija električne energije je predpogoj za gospodarsko rast in družbeni napredek. V urbani infrastrukturi, industrijskih objektih, projektih obnovljivih virov energije in zasilnem napajanju inženirji in razvijalci projektov vedno bolj zahtevajo distribucijske rešitve, ki skrajšajo časovne okvire civilne gradnje, zmanjšajo celotno projektno tveganje in ohranijo najvišjo raven varnosti delovanja.
Transformatorska postaja Box-Type — znana tudi kot kompaktna transformatorska postaja ali montažna transformatorska postaja — odgovarja na to zahtevo s tovarniško sestavljeno, predhodno testirano enoto, ki združuje srednjenapetostno (MV) stikalno napravo, razdelilni transformator in nizkonapetostno (LV) distribucijsko opremo v enem ohišju, odpornem na vremenske vplive. Ob odpravljanju potrebe po običajnih zgradbah transformatorskih postaj je mogoče škatlasto transformatorsko postajo namestiti na pripravljeno ploščo, napajati in dati v obratovanje v delčku časa, ki ga zahtevajo tradicionalni pristopi.
Lugao Power Co., Ltd. je vodilni kitajski specialist za škatlaste transformatorske postaje, ki ponuja izdelke evropskega tipa (standard IEC) in ameriškega tipa (standard ANSI/IEEE). Zaradi neposrednega tovarniškega modela, skladnosti z več standardi in močne inženirske zmogljivosti po meri je podjetje zanesljiv OEM in veleprodajni partner za izvajalce EPC, komunalna podjetja, industrijske razvijalce in lastnike projektov za obnovljivo energijo po vsem svetu.
Ta bela knjiga ponuja celovito tehnično in komercialno analizo transformatorskih postaj škatlastega tipa: taksonomijo izdelkov, inženirska načela, merila uspešnosti, navodila za uporabo, skladnost s standardi in metodologijo odločanja o javnih naročilih. Namenjen je kot referenčni dokument za inženirje elektrotehnike, vodje projektov, strokovnjake za nabavo in tehnične odločevalce.
Svetovna poraba energije naj bi do leta 2035 rasla za 2,4–3,1 % letno, zaradi industrijske ekspanzije, rasti prebivalstva v mestih, sprejemanja električnih vozil in integracije porazdeljenih obnovljivih virov energije. Konvencionalne metode gradnje transformatorskih postaj – ki zahtevajo stalne civilne strukture, podaljšane roke za izdajanje dovoljenj in veliko inštalaterskih ekip – so vse bolj nezdružljive s hitrostjo in prilagodljivostjo, ki ju zahteva sodobna izvedba projektov.
Medtem pa pričakovanja javnih služb in regulativnih organov glede varnosti in zanesljivosti še naprej naraščajo. Dogodki, kot so okvare opreme zaradi neustrezne zaščite okolja, izbruh obloka zaradi izpostavljenih delov pod napetostjo in kontaminacija olja zaradi starejše opreme, vsi vodijo k prehodu k bolj integriranim, tovarniško preizkušenim in zaprtim distribucijskim arhitekturam.
Svetovni trg kompaktnih/škatlastih transformatorskih postaj je bil leta 2023 ocenjen na približno 13,5 milijarde USD in naj bi do leta 2030 rasel s CAGR 7,2–8,5 %. Ključni vektorji rasti vključujejo:
| Regija | 2023 Vrednost | Napoved za leto 2030 | CAGR | Ključni voznik |
|---|---|---|---|---|
| Azija-Pacifik | 5,4 milijarde USD | 9,8 milijarde USD | 8,9 % | Industrializacija, RE |
| Evropi | 3,1 milijarde USD | 5,1 milijarde USD | 7,4 % | Posodobitev omrežja |
| Severna Amerika | 2,6 milijarde USD | 4,2 milijarde USD | 7,1 % | Zamenjava stare infra |
| MEA in Latinska Amerika | 2,4 milijarde USD | 4,5 milijarde USD | 9,4 % | Programi elektrifikacije |
Tabela 1 – Globalni trg transformatorskih postaj tipa Box po regijah, 2023–2030
A Transformatorska postaja škatlastega tipa(imenovana tudi kompaktna transformatorska postaja, montažna transformatorska postaja ali paketna transformatorska postaja) je v celoti tovarniško sestavljena, predhodno testirana razdelilna enota, ki združuje tri funkcionalne komponente v enem ohišju, odpornem na vremenske vplive:
Tovarniška montaža zagotavlja, da so notranji kabli, povezave zbiralk, nastavitve zaščitnih relejev in vmesniki med komponentami dokončani, testirani in preverjeni pred dostavo. Delo na kraju samem je zmanjšano na civilno pripravo temeljev, zaključevanje kablov MV/NN, ozemljitev in napajanje.
Škatlaste transformatorske postaje so na splošno razvrščene v dve oblikovalski družini, ki odražata različne inženirske tradicije in prednostne regionalne standarde:
| Dimenzija | Evropski tip | Ameriški tip |
|---|---|---|
| Standardno | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, serija C37 |
| MV preklop | Vakuumska stikalna naprava CB ali SF₆ | Varovalka + stikalo za izklop bremena (LBS) |
| Transformator | Suhi tip (zaželeno) ali potopljen v olje | V olju (standardno) |
| Ciljne regije | Evropa, Kitajska, Bližnji vzhod, Azija-Pacifik, Afrika | Severna Amerika, Latinska Amerika, deli Azije in Afrike |
Tabela 2 – Evropski v primerjavi z ameriškim tipom: razvrstitev na najvišji ravni
Škatlasta transformatorska postaja evropskega tipa ima modularno postavitev s tremi prekati v ohišju iz vroče pocinkanega ali nerjavečega jekla. Trije predelki – SN stikalna naprava, transformator in NN distribucija – so fizično ločeni z notranjimi predelnimi stenami, ki zagotavljajo zadrževanje napak obloka in omogočajo neodvisen dostop za vzdrževanje brez odklopa sosednjih odsekov.

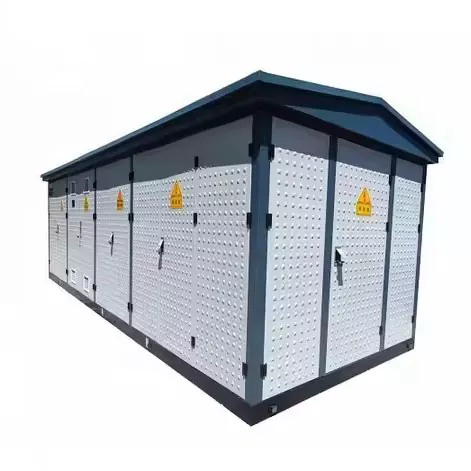

Slika 1 — Podpostaja evropskega tipa
MV predel sprejme bodisi obročno glavno enoto (RMU) ali posamezne MV plošče, odvisno od topologije napajanja (radialni ali obročni podajalnik). Uporabljata se dve primarni tehnologiji stikalnih naprav:
| tehnologija | Opis |
|---|---|
| Vakuumski odklopnik (VCB) | Prekinja tokove napake in obremenitve v vakuumski prekinitveni posodi. Ponuja visoko vzdržljivost (10.000+ obratovalnih ciklov), hitro odpravljanje napak (<50 ms) in je brez SF₆ — čedalje bolj zaželen v okoljskih predpisih. |
| SF₆ stikalne naprave, izolirane s plinom (GIS) | Za gašenje obloka in izolacijo uporablja plin žveplov heksafluorid. Izjemno kompakten in zelo zanesljiv. Opomba: SF₆ je močan toplogredni plin (GWP ~23.500) in za njegovo uporabo veljajo strožji okoljski predpisi v EU in drugod. |
| Glavna enota Ring (RMU) | Tovarniško zaprta, s plinom izolirana (SF₆ ali vakuumska) stikalna naprava, ki združuje zaščitna stikala in zaščitne varovalke v kompaktni kovinsko zaprti enoti. Idealno za distribucijska omrežja z obročastim podajalnikom. |
SN stikalna naprava zagotavlja vse zahtevane zaščitne funkcije: nadtok (ANSI 51), zemeljsko napako (ANSI 51N/67N) in diferenčno zaščito, kjer je navedeno. Skladnost s standardom IEC 62271-200 zagotavlja klasifikacijo obločnih napak (IAC — Internal Arc Classified) za zaščito osebja.
Transformatorsko polje transformatorske postaje evropskega tipa je najpogosteje opremljeno s suhim transformatorjem iz lite smole (serija SCB), čeprav se uporabljajo tudi enote, potopljene v olje. Prednost suhega tipa v transformatorskih postajah evropskega tipa je usklajena s prednostmi požarne varnosti, ki so kritične za mestne, komercialne in notranje instalacije. Ključne značilnosti:

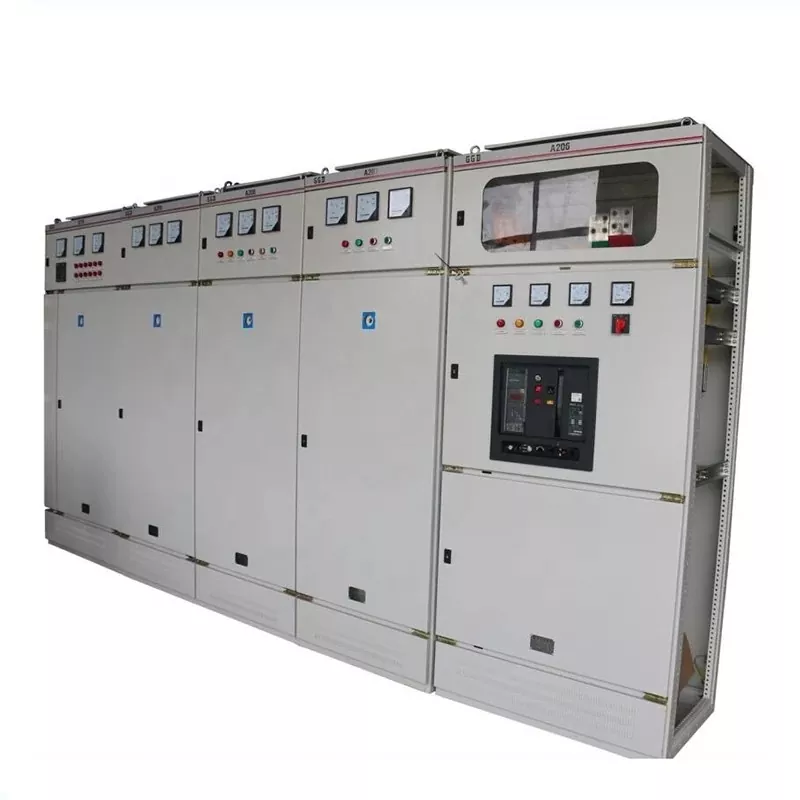

V LV predelu je glavna LV razdelilna plošča z odklopniki v oblikovanem ohišju (MCCB) ali odprtimi zračnimi odklopniki (ACB) na odhodnih napajalnikih, merjenje energije, kondenzatorji za korekcijo faktorja moči (izbirno) in vmesniki za daljinsko spremljanje in integracijo SCADA. Sistemi zbiralk so dimenzionirani za nazivni tok z ustrezno oceno vzdržljivosti kratkega stika po IEC 61439.
| Parameter | Razpon specifikacij |
|---|---|
| Nazivna zmogljivost | 100 kVA – 2.500 kVA (standard); do 6.300 kVA posebni |
| SN napetostni razred | 6 kV, 10 kV, 20 kV, 35 kV |
| LV izhodna napetost | 0,4 kV (3P+N), na voljo po meri |
| MV preklopna naprava | Vakuumski CB / SF₆ RMU / stikalo za izklop bremena |
| Vrsta transformatorja | Suha lita smola (prednostna) ali potopljena v olje |
| Ocena kratkega stika | 16 kA / 20 kA / 25 kA (1 s) — po IEC 62271 |
| Zaščitni razred | standard IP33D; IP44 / IP54 z izboljšanim ohišjem |
| Temperatura okolja | –25 °C do +40 °C standardno; Na voljo je arktična različica –40 °C |
| Nadmorska višina | Standardno do 1000 m; znižane različice za do 4000 m |
| Veljavni standardi | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integracija pametnega omrežja | na voljo komunikacijski vmesnik IEC 61850; Pripravljen za SCADA |
Tabela 3 – Razpoložljiva transformatorska postaja evropskega tipa: okvirne tehnične specifikacije
Ameriški tip (imenovan tudi transformatorska transformatorska postaja, nameščena na podstavku ali napajalno zanko) se odlikuje po trikotni ali linearni notranji postavitvi, pri čemer so SN preklopni prostor in odseki za merjenje/distribucijo NN dostopni s sprednje oziroma stranskih strani, transformator, potopljen v olje, pa zaseda osrednji zaliv. Zunanje ohišje je običajno debela barvana jeklena omara z vrati, odpornimi proti posegom, ki jih je mogoče zakleniti, zasnovana za prizemno namestitev na betonsko podlago.
Slika 2 — Ameriška škatlasta transformatorska postaja
Ameriški tip uporablja enostavnejšo in bolj ekonomično konfiguracijo preklapljanja MV v primerjavi z evropskim tipom. Standardna ureditev je sestavljena iz:
Ta konfiguracija ponuja prepričljivo kombinacijo preprostosti, stroškovne učinkovitosti in zanesljivosti. Odsotnost kompleksne zaščitne elektronike zmanjšuje breme vzdrževanja in zahteve po specializiranih veščinah, zaradi česar je zelo primeren za aplikacije na območjih z omejeno infrastrukturo tehnične delovne sile.
Transformator v transformatorski postaji ameriškega tipa je vedno zaprta (brez konzervatorja) enota, potopljena v olje. Popolnoma zatesnjena zasnova preprečuje vdor vlage v olje in s tem odpravlja primarni vzrok za poslabšanje izolacije. Ključne značilnosti:
Nizkonapetostni del transformatorske postaje ameriškega tipa je sorazmerno enostavnejši, običajno vključuje glavni odklopnik ali odklopnik z varovalko, vtičnico števca energije in priključke za odhodne nizkonapetostne napajalnike. Vključiti je mogoče bolj sofisticirano distribucijo LV (več odhodnih napajalnikov, korekcija faktorja moči, daljinsko spremljanje), vendar je manj pogosta v standardnih konfiguracijah.
| Parameter | Razpon specifikacij |
|---|---|
| Nazivna zmogljivost | 75 kVA – 2.500 kVA (standard); 3.750 kVA+ s posebnim dizajnom |
| SN napetostni razred | 5 kV, 15 kV, 25 kV, 35 kV (razred ANSI) |
| LV izhodna napetost | 120/240 V (enofazni), 208Y/120 V, 480Y/277 V ali po meri |
| MV preklopna naprava | Bay-O-Net / varovalka za omejevanje toka + stikalo za izklop bremena |
| Vrsta transformatorja | V olju potopljen, hermetično zaprt (ONAN) |
| Ohišje | Debelo jeklo, prašno lakirano / poliuretanska barva; odporen proti posegom |
| Zaščitni razred | standard NEMA 3R (odporen na dež in sodro); NEMA 4X neobvezno |
| Deadfront Design | Da — kolenčasti konektorji za zaključek MV kabla, varen na dotik |
| Veljavni standardi | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standardno — dve vhodni poziciji srednjenapetostnega kabla (možnost dovajanja po zanki) |
Tabela 4 — Ameriška škatlasta transformatorska postaja: okvirne tehnične specifikacije
Medtem ko obe vrsti izdelkov izpolnjujeta temeljni cilj kompaktne, montažne distribucije električne energije, se njuni oblikovalski filozofiji, zaščitni zmogljivosti, profili stroškov življenjskega cikla in optimalna okolja uporabe bistveno razlikujejo. Spodnja tabela ponuja strukturirano primerjavo v podporo odločitvam o izbiri tehnologije.
| Merilo | Evropski tip | Ameriški tip |
|---|---|---|
| MV zaščita | Popolna CB zaščita z relejem; visoka diskriminacija napak | Na osnovi varovalke; enostavnejša, omejena selektivnost območja napake |
| Transformator | Prednosten je suhi tip — požarno varen, nizko vzdrževanje | Potopljen v olje — robusten, stroškovno učinkovit, preverjen |
| Stroški kapitala | Višje (15–30 % premium v primerjavi z ameriškim) | Nižje — ekonomično za projekte z omejenim proračunom |
| Pripravljen za pametno omrežje | Odlično — IEC 61850, SCADA, daljinsko upravljanje | Osnovna — omejena izvorna inteligenca; nadgradljiv |
| Požarna varnost | Odlično (suhi transformator, požarni razred F1) | Dobra - zaprta zasnova olja; potrebni požarni varnostni ukrepi |
| Vzdrževanje | Zelo nizka — suhi tip ne potrebuje servisiranja olja | Zmerno — občasno spremljanje stanja olja |
| Namestitev | Nekoliko bolj zapleteno; specialistični zagon | Enostavno, hitro — idealno za porazdeljeno uvajanje |
| Toleranca na preobremenitev | Dobro (z možnostjo prisilnega zračnega hlajenja) | Odlično — velika toplotna masa olja |
| Primarni standard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabela 5 — Evropska v primerjavi z ameriško tipsko razdelilno postajo: obsežna primerjava
Nobena vrsta ni univerzalno boljša. Evropski tip zagotavlja večjo zaščitno inteligenco, požarno varnost in razširljivost pametnega omrežja po visoki ceni, zaradi česar je optimalen za mestna, komercialna in regulirana okolja. Ameriški tip ponuja izjemno stroškovno učinkovitost in preprosto uvedbo za industrijske parke, primestna omrežja in proračunsko občutljive projekte.
Ohišje je prva obrambna linija za notranjo električno opremo in predstavlja kritičen element dolgoročne zanesljivosti. Podpostaje Lugao Power box uporabljajo naslednjo konstrukcijsko hierarhijo glede na vrsto izdelka in okoljske specifikacije:
| Vrsta materiala | Opis |
|---|---|
| Vroče pocinkano (HDG) jeklo | Osnovna konstrukcija za vse standardne enote. Cinkova prevleka zagotavlja odlično odpornost proti koroziji; primeren za splošna industrijska in urbana okolja. Najmanjša plast cinka: 85 μm po ISO 1461. |
| 304/316L nerjaveče jeklo | Specificirano za obalno, pomorsko, kemično uporabo ali uporabo pri visoki vlažnosti. Razred 316L zagotavlja vrhunsko odpornost na kloride. Standard za vetrne postaje na morju. |
| Ohišje iz aluminijeve zlitine | Lahka možnost za mesta z omejitvami teže ali transportno logističnimi omejitvami. Anodizirana površinska obdelava zagotavlja odpornost proti koroziji brez barvanja. |
| GRP/FRP kompozit | S steklom ojačan polimer za aplikacije, ki zahtevajo nemagnetna, neprevodna ohišja (npr. MRI paketi, občutljiva elektronska okolja). |
Zaščita ohišja pred trdnimi delci in vodo je opredeljena s kodo IP (IEC 60529). Standardne in izboljšane ravni zaščite Lugao so:
| IP razred | Stopnja zaščite | Tipična uporaba |
|---|---|---|
| IP33D | Zaščita pred prahom/dežjem (pršenje 15°). | Standardna zunanja namestitev, splošna klima |
| IP44 | Odporen na škropljenje iz vseh smeri | Obalna območja, tropska območja z veliko količino padavin |
| IP54 | Zaščiten pred prahom + odporen proti škropljenju | Prašno industrijsko okolje, puščavsko podnebje |
| NEMA 3R | Dež in sodra (standard ANSI/NEMA) | Ameriški tip za projekte Severne Amerike / ANSI |
Tabela 6 — Zaščitni razredi ohišja IP/NEMA, ki jih ponuja Lugao Power
Učinkovito upravljanje toplote v ohišju je bistvenega pomena za preprečevanje prezgodnjega staranja izolacije in zagotavljanje delovanja v mejah nazivne temperature. Podpostaje Lugao zaposlujejo:
Skladnost z veljavnimi mednarodnimi in nacionalnimi standardi ni neobvezna – je temelj odobritev projektov, pogodb o medomrežnem povezovanju, zavarovalnega kritja in dolgoročne pravne zaščite odgovornosti. Izdelki Lugao Power so zasnovani, izdelani in testirani v skladu s celotno matriko veljavnih standardov za evropske in ameriške izdelke.
| Standardno | Telo | Področje uporabe |
|---|---|---|
| IEC 62271-202 | IEC | Visokonapetostne/nizkonapetostne montažne transformatorske postaje — primarni projektni standard za evropski tip. |
| IEC 60076-11 | IEC | Suhi energetski transformatorji — požarna odpornost, podnebni/okoljski razred, izolacija. |
| IEC 62271-1 / -100 / -200 | IEC | Skupne specifikacije za AC stikalne naprave; AC odklopniki; AC kovinsko zaprta stikalna naprava. |
| IEC 61439-1 / -2 | IEC | Sklopi nizkonapetostnih stikalnih in krmilnih naprav – načrtovanje in preskušanje razdelilne plošče LV. |
| ANSI/IEEE C57.12.26 | IEEE | Zahteve za enofazne distribucijske transformatorje, nameščene na blazinicah, potopljene v olje - ameriški tip. |
| ANSI/IEEE C57.12.28 | IEEE | Celovitost ohišja opreme, nameščene na podlogo — mehanska zmogljivost in varnost ANSI. |
| GB/T 17467 | SAC | Kitajski nacionalni standard za visokonapetostne/nizkonapetostne montažne transformatorske postaje (enakovredno IEC 62271-202). |
| CE (LVD + EMC) | EU | Obvezno za izdelke, dane na trg EU/EGP. Dokazuje skladnost z direktivo o nizki napetosti in direktivo EMC. |
| CCC (3C) | CNCA | Obvezno certificiranje na Kitajskem — potrebno za regulirane električne izdelke, ki se prodajajo na domačem kitajskem trgu. |
Tabela 7 — Matrika skladnosti s standardi: razdelilne postaje Lugao Power Box
Pri naročanju za mednarodne projekte vedno navedite veljavne standarde v RFQ dokumentih in zahtevajte preverljiva potrdila o preskusu tipa od akreditiranega laboratorija tretje osebe (npr. KEMA, TÜV, SGS, CESI). Lugao Power vzdržuje trenutna poročila o tipskih preskusih in certifikacijsko dokumentacijo za vse standardne proizvodne linije in zagotavlja kopije kot del paketa standardne dostavne dokumentacije.
Transformatorske postaje škatlastega tipa se uporabljajo v izjemno raznolikih aplikacijah. Naslednji razdelki prikazujejo segmente primarnih aplikacij s posebnimi navodili za izbiro vrste izdelka, ključne inženirske zahteve in ustrezne zmogljivosti Lugao za vsakega.
Občinska komunalna podjetja in mestna distribucijska podjetja uporabljajo razdelilne postaje za končno transformacijo 10–35 kV v 0,4 kV v mestnih okoljih, kjer je malo prostora in so estetske, hrupne in varnostne zahteve stroge. Tipični scenariji uvedbe vključujejo podzemne komore, nadzemne položaje kioskov in znotraj večnadstropnih parkirišč ali kleti zgradb.
Industrijski parki in veliki proizvodni kampusi zahtevajo zanesljivo, hitro uvedljivo infrastrukturo za distribucijo električne energije, ki lahko služi različnim obremenitvam – motorni pogoni, procesno ogrevanje, stisnjen zrak, HVAC – z visokimi faktorji obremenitve in zahtevnimi zahtevami glede kakovosti električne energije.
Projekti sončne fotovoltaike in vetrne energije v komunalnem obsegu zahtevajo veliko število podpornih postaj (običajno 0,69 kV inverterski izhod v 10/35 kV kolektorsko omrežje). Ekonomika in časovni razpored teh projektov sta zelo občutljiva na stroške opreme in časovni načrt namestitve – na obeh področjih nudijo škatlaste transformatorske postaje odločilne prednosti pred gradnjo običajnih transformatorskih postaj.
Večji razvoj infrastrukture – letališča, morska pristanišča, podzemni/železniški sistemi, stadioni, podatkovni centri in čistilne naprave – zahteva zanesljivo primarno distribucijo električne energije z natančno opredeljenimi zahtevami glede razpoložljivosti in vzdržljivosti. Box razdelilne postaje služijo kot primarne distribucijske točke in sekundarne razdelilne postaje znotraj distribucijskega omrežja na mestu.
Gradbeni projekti, operacije obnove po katastrofi, veliki dogodki in vojaške namestitve zahtevajo prenosno, hitro uvedljivo infrastrukturo za distribucijo električne energije. Škatlaste razdelilne postaje, nameščene na drsnik ali priklopnik, zagotavljajo popolno distribucijsko zmogljivost z minimalno pripravo lokacije.
| korak | dejavnost | Ključna vprašanja in premisleki |
|---|---|---|
| 1 | Določite obremenitev in zmogljivost | Skupna obremenitev (kVA), faktor povpraševanja, projekcija rasti obremenitve v 15–20 letih? Velikost za 70–80 % obremenitev pri najvišjem predvidenem povpraševanju. |
| 2 | Določite nivoje napetosti | Razpoložljiva SN napajalna napetost? Zahtevana distribucijska napetost LV? Ali je za stabilnost obremenitve potrebna regulacija napetosti (OLTC)? |
| 3 | Ocenite lokacijo in okolje | Notranji ali zunanji? Razpon temperature okolja, nadmorska višina, vlažnost, stopnja onesnaženosti (sol, prah, kemikalije)? Prostorske omejitve? |
| 4 | Izberite vrsto izdelka | Požarna varnost prioriteta → evropska (suhi tip). Proračunska omejitev / preprosta zaščita → ameriško. Pametno omrežje / avtomatizacija → evropski. |
| 5 | Določite standarde | Določite obvezne standarde za projektno pristojnost. V RFQ navedite zahtevane certifikacijske oznake (IEC, ANSI, CE, CCC itd.). |
| 6 | Ocenite TCO | Primerjajte skupne stroške lastništva: stroški kapitala + kapitalizirane izgube brez obremenitve + kapitalizirane izgube obremenitve + stroški vzdrževanja v življenjski dobi. |
Tabela 8 — Okvir za izbiro podpostaje v šestih korakih
| Izberite EVROPSKI TIP, če… | Izberite AMERIŠKI TIP, če… |
|---|---|
| – Namestitev je v zaprtih prostorih, v mestih ali v bližini naseljenih zgradb – Kodeks požarne varnosti prepoveduje uporabo opreme, polnjene z oljem – Zahtevana je integracija pametnega omrežja / SCADA – Določena je visoka zaščitna diskriminacija – Minimalno vzdrževanje je prednostna naloga – Mesto je izpostavljeno visoki vlažnosti ali jedki atmosferi – Pristojnost projekta IEC (Evropa, Kitajska, Bližnji vzhod, Afrika) |
– Proračun projekta je omejen – Hitra uvedba je ključnega pomena – Uporaba je industrijska, primestna ali podeželska na prostem – Toleranca na preobremenitev je pomembna – Preprosto upravljanje tehnikov splošne trgovine –Uporabljena je omrežna topologija srednjenapetostnega napajanja – Projektna pristojnost ANSI/IEEE (Amerika, deli Azije) |
Tabela 9 — Vodnik za hitro izbiro: evropski v primerjavi z ameriškim tipom
Pri izdaji zahteve za ponudbo (RFQ) družbi Lugao Power ali kateremu koli dobavitelju transformatorske postaje je treba predložiti ali zahtevati naslednje tehnične podatke:
Lugao Power Co., Ltd.je kitajski specializirani proizvajalec energetskih transformatorjev in transformatorskih postaj škatlastega tipa, osredotočen izključno na načrtovanje, inženiring in dobavo opreme za distribucijo električne energije za domače in mednarodne trge. Edina osredotočenost podjetja na izdelke omogoča globino tehnične zmogljivosti in doslednost kakovosti izdelave, ki je splošni dobavitelji električne opreme ne morejo ponoviti.
Lugao deluje tako kot OEM partner za mednarodne blagovne znamke električne opreme kot neposredni veleprodajni dobavitelj EPC izvajalcem, komunalnim podjetjem in industrijskim razvijalcem po vsem svetu. Neposredna dobava v tovarni odpravlja marže distributerjev in zagotavlja dosledno kakovost, neposreden inženirski dostop in zanesljivo dostavo za stranke.

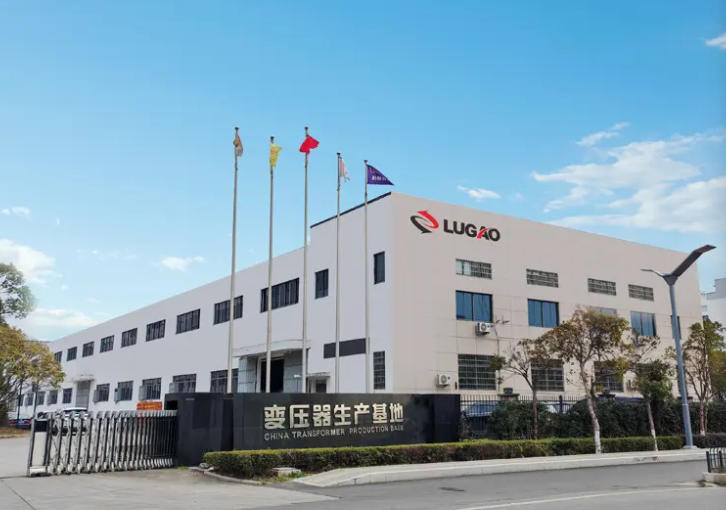

Slika 3 — Proizvodni obrat Lugao Power Co., Ltd
| Izdelek | Različice so na voljo | Razpon zmogljivosti |
|---|---|---|
| Škatlasta transformatorska postaja evropskega tipa | VCB / SF₆ RMU / LBS + suhi ali oljni transformator | 100 kVA – 6.300 kVA |
| Podpostaja American Type Box | Varovalka + LBS, napajanje po zanki, montaža na blazinico, oljni transformator | 75 kVA – 3.750 kVA+ |
| Suhi razdelilni transformator | Serija SCB, lita smola, požarni razred F1 | 30 kVA – 10.000 kVA |
| Oljni transformator | Serije S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Postaje po meri / OEM | Popolna inženirska storitev, mere in ocene po meri | Po specifikaciji projekta |
Tabela 10 — Pregled portfelja izdelkov Lugao Power
| Prednost | Opis |
|---|---|
| Specialized Focus | Vsak inženirski vir, preskusna ustanova in proizvodni proces v Lugau je namenjen izdelkom transformatorjev in transformatorskih postaj. Brez redčenja strokovnega znanja med nepovezanimi linijami izdelkov. |
| Skladnost z več standardi | Izdelki, certificirani po IEC, ANSI/IEEE, GB, CE in CCC — omogočajo uvajanje v skoraj kateri koli projektni jurisdikciji po vsem svetu brez ponovnega inženiringa. |
| Inženiring po meri | Interna oblikovalska ekipa zagotavlja popolno prilagoditev: nestandardne napetosti, nenavadne zmogljivosti, posebni materiali ohišij, ekstremne podnebne zasnove in integracija pametnega omrežja. |
| Tovarniške cene | Odprava distributerskih marž zagotavlja 15–25-odstotno strukturno stroškovno prednost v primerjavi z enakovrednimi izdelki, kupljenimi prek distribucijskih omrežij. |
| Dokazana zanesljivost | Izdelki, zasnovani in potrjeni za delovanje v pogojih neprekinjene polne obremenitve, visoke vlažnosti, visoke temperature, slane megle in puščavskega prahu. |
| Partnerstvo OEM | Popolna zmogljivost OEM, vključno z oznako po meri, dokumentacijo in embalažo za kupce mednarodnih blagovnih znamk, ki potrebujejo dobavo z belo oznako. |
Lugao Power izvaža škatlaste transformatorske postaje in električne transformatorje za projekte v Aziji in Tihem oceanu, na Bližnjem vzhodu, v Afriki, Evropi in Ameriki. Zaradi portfelja skladnosti z več standardi in izkušenj z mednarodno logistiko, carinsko dokumentacijo in zahtevami za odobritev lokalnih javnih služb je podjetje zanesljiv partner za čezmejno ponudbo projektov.
Proizvodne in inženirske operacije Lugao Power ureja sistem vodenja kakovosti (QMS), usklajen z načeli ISO 9001, ki zajema celoten življenjski cikel izdelka od nabave materiala prek dostave in poprodajne podpore. QMS vključuje dokumentirane kontrolne postopke za vse kritične proizvodne procese, kvalifikacije dobavitelja, inšpekcijo med procesom, upravljanje neskladnosti in vzdrževanje kalibrirane testne opreme.
Vsaka transformatorska postaja Lugao je pred dostavo podvržena obširnemu rutinskemu programu testiranja, ki vključuje:
| Test | Standard / merila sprejemljivosti |
|---|---|
| MV dielektrik (AC vzdržljivost) | IEC 62271-1 / ANSI C37: naneseno pri nazivni ravni izolacije za 1 minuto — brez preplaha |
| LV vzdržljivost močne frekvence | IEC 61439-1: Uporabljeno za nazivno raven izolacije — brez preplaha |
| Rutinski testi transformatorjev | IEC 60076-1: Upornost navitja, napetostno razmerje, impedanca kratkega stika, izguba brez obremenitve, izguba obremenitve |
| Izolacijska upornost | Po IEC 60076 / IEC 62271 — odpornost, izmerjena pri 2500 V DC; v primerjavi s tovarniškim izhodiščem |
| Funkcionalni preizkus zaščitnega releja | Vse zaščitne funkcije testirane glede na nastavitve relejske koordinacije; čas potovanja preverjen |
| Preskus prepletene funkcije | Vse mehanske in električne zapore so preverjene, da preprečijo napačna zaporedja preklopov |
| Vizualni in dimenzijski pregled | Vse komponente, nalepke, oznake kablov in povezave so preverjene glede na odobreno risbo |
| Vzorec olja (enote, potopljene v olje) | IEC 60296: Dielektrična trdnost, vsebnost vlage in kislost testirani in certificirani |
Tabela 11 – Program rutinskega testiranja za postaje Lugao Box
Za večja naročila ali na zahtevo stranke Lugao Power organizira tovarniško sprejemno testiranje (FAT) v svojem obratu. Med FAT lahko naročnikovi inženirji ali imenovani inšpekcijski agent spremljajo vse rutinske električne preizkuse, pregledajo certifikate o materialih in komponentah, preverijo skladnost z dimenzijami, pregledajo dokumentacijo o kakovosti in potrdijo točnost napisne tablice, preden odobrijo pošiljanje. Celotna poročila o preskusih FAT s podatki o preskusih, zapisi o umerjanju in podpis inšpektorja so na voljo kot del paketa dostavne dokumentacije.
