Stikalna naprava je hrbtenica vsakega sodobnega elektroenergetskega sistema. Od generatorskih sponk elektrarne do zadnje razdelilne plošče v poslovni zgradbi stikalne naprave opravljajo bistvene funkcije preklapljanja, zaščite, izolacije in nadzora, ki zagotavljajo varen in zanesljiv pretok električne energije. Brez nje ne bi bilo mogoče ne kontroliranega delovanja ne varnega vodenja okvar električnih omrežij.
Ker globalno povpraševanje po električni energiji narašča, elektroenergetska omrežja postajajo bolj zapletena in se integracija obnovljivih virov energije pospešuje, se zahteve za stikalne naprave hitro razvijajo. Višje ocene odpornosti proti kratkemu stiku, pametnejša koordinacija zaščite, integracija digitalnega nadzora in strožji standardi okoljske učinkovitosti preoblikujejo specifikacije, ki jih zahtevajo javna podjetja, industrijski operaterji in razvijalci infrastrukture po vsem svetu.
Ta bela knjiga zagotavlja temeljit pregled tehnologije stikalnih naprav v napetostnih razredih — od nizkonapetostnih razdelilnih stikalnih naprav do srednjenapetostnih obročnih glavnih enot in visokonapetostnih stikalnih naprav v kovinskem ohišju. Zajema inženirska načela, na katerih temelji vsaka kategorija izdelkov, ključne parametre delovanja in standarde, ki urejajo specifikacije, domene primarne uporabe in metodologijo strukturiranega naročanja za usmerjanje odločitev o izbiri tehnologije.
Lugao Power Co., Ltd. je vodilni kitajski proizvajalec celotnega razpona napetosti stikalnih naprav, ki ponuja izdelke, certificirane po standardih IEC, ANSI in IEEE, z zmogljivostjo OEM, močno inženirsko podporo po meri in obsežne izkušnje z globalnim izvozom. Ta dokument predstavlja tudi portfelj izdelkov Lugao Power, proizvodne zmogljivosti in konkurenčno pozicijo kot zanesljivega dobaviteljskega partnerja za globalne projekte stikalnih naprav.
Svetovna instalirana zmogljivost za proizvodnjo električne energije je leta 2024 presegla 9000 GW in še naprej raste s približno 3 % letno. Vsak vat te zmogljivosti – ne glede na to, ali je proizveden s premogom, plinom, jedrsko energijo, hidroelektrarnami, sončno energijo ali vetrom – mora večkrat preiti skozi stikalne sisteme na svoji poti od generatorja do potrošnika. Zanesljivo in varno delovanje te stikalne infrastrukture ni le inženirski vidik; je predpogoj za delovanje sodobne družbe.
Dostop do električne energije, zanesljivost omrežja in hitrost širjenja infrastrukture so ključni dejavniki gospodarske konkurenčnosti. Izpadi električne energije, ki jih povzročijo okvare stikalnih naprav, stanejo industrijska gospodarstva milijarde dolarjev letno zaradi izgube proizvodnje in poškodovane opreme. Nasprotno pa dobro zasnovani in pravilno vzdrževani stikalni sistemi omogočajo visoko razpoložljiva omrežja, ki podpirajo vse, od bolnišničnih operacij do izdelave polprevodnikov do storitev podatkovnih centrov.
Svetovni trg stikalnih naprav je bil leta 2023 ocenjen na približno 127 milijard USD in naj bi do leta 2030 rasel s CAGR 6,8–7,9 % in dosegel ocenjenih 200–215 milijard USD. Glavni dejavniki rasti vključujejo:
| Regija | 2023 (B USD) | 2030F (B USD) | CAGR | Primarni gonilnik |
| Azija-Pacifik | 52,4 USD | 87,6 USD | 7,6 % | Industrializacija |
| Evropi | 28,1 USD | 44,8 USD | 6,9 % | Nadgradnja omrežja, postopna opustitev SF₆ |
| Severna Amerika | 24,6 USD | 39,4 USD | 7,0 % | Staranje infra, gradnja RE |
| Bližnji vzhod in Afrika | 12,3 USD | 22,1 USD | 8,7 % | Elektrifikacija |
| Latinska Amerika | 9,6 USD | 15,7 USD | 7,2 % | Razširitev mreže |
Tabela 1 – Svetovni trg stikalnih naprav po regijah, 2023–2030 (okvirno)
Izraz "stikalne naprave" se skupaj nanaša na kombinacijo električnih ločilnih stikal, varovalk, odklopnikov in pripadajoče opreme za krmiljenje, zaščito, merjenje in spremljanje, sestavljeno kot usklajen, integriran sistem. Stikalne naprave nadzorujejo, ščitijo in izolirajo električno opremo v energetskih sistemih. Je vmesnik med električnim omrežjem in obremenitvami, ki jih oskrbuje, ter mehanizem za uveljavljanje zaščitnih in nadzornih shem, ki ohranjajo omrežje varno.
Sklop stikalne naprave se lahko v fizičnem obsegu giblje od ene same nizkonapetostne razdelilne plošče, ki zavzema nekaj sto milimetrov stenskega prostora, do plinsko izolirane visokonapetostne transformatorske postaje, ki obsega na tisoče kvadratnih metrov. Kljub temu razponu obsega vse stikalne naprave opravljajo enak niz temeljnih funkcij.
| funkcija | Opis in pomen |
| Preklapljanje | Vzpostavljanje in prekinjanje električnih tokokrogov v normalnih delovnih pogojih. Omogoča načrtovane rekonfiguracije omrežja, prenose obremenitve in izolacijo opreme za vzdrževanje. |
| Zaščita | Zaznavanje nenormalnih pogojev (previsokega toka, kratkih stikov, zemeljskih napak, napetostnih ekskurzij) in sprožitev hitre prekinitve tokokroga za omejitev poškodb opreme in preprečevanje kaskadnih okvar. |
| Izolacija | Ustvarjanje dokazanega, vidnega, varnega električnega preloma v tokokrogu, kar osebju omogoča delo na breznapetostni opremi brez tveganja nenamernega ponovnega vklopa. |
| Merjenje in merjenje | Merjenje napetosti, toka, moči, energije, faktorja moči in harmonikov za obračunavanje, spremljanje, upravljanje obremenitve in oceno kakovosti električne energije. |
| Spremljanje in nadzor | Zagotavljanje lokalne in oddaljene vidljivosti statusa tokokroga, alarmnih pogojev in stanja opreme; omogočanje operacij daljinskega preklopa prek SCADA ali sistemov za avtomatizacijo postaj. |
Tabela 2 – Pet osnovnih funkcij stikalnih naprav
Najbolj kritična in tehnično zahtevna funkcija stikalnih naprav je prekinitev okvarnega toka. Ko v elektroenergetskem sistemu pride do kratkega stika, lahko tokovi napake v milisekundah dosežejo vrednosti, ki so 10–50-kratne od normalnega delovnega toka. Če se ne prekinejo hitro, bodo ti okvarjeni tokovi povzročili katastrofalne toplotne in mehanske poškodbe kablov, transformatorjev in druge opreme.
Odklopnik - primarna prekinitvena naprava v stikalnem sklopu - mora izvesti tri dejanja v hitrem zaporedju: zaznati napako (prek pripadajočih zaščitnih relejev), ločiti električne kontakte in ugasniti oblok, ki nastane med ločilnimi kontakti. Mehanizem za gašenje obloka je ključna razlika med različnimi tehnologijami odklopnikov in je podrobno obravnavan v 7. poglavju.
Najbolj temeljna klasifikacija stikalnih naprav je glede na napetostni nivo, pri katerem deluje. Raven napetosti določa zahtevane izolacijske razdalje, ravni energije obloka, dimenzije opreme in veljavne standarde. Industrijska standardna klasifikacija napetosti je:
| Napetostni razred | Razpon napetosti | Tipične aplikacije | Primarni standardi |
| Nizka napetost (LV) | Do 1.000 V AC | Zgradbena distribucija, krmiljenje motorjev, industrijske plošče | IEC 61439, IEC 60947, UL 508A |
| Srednja napetost (MV) | 1 kV – 52 kV | Primarna distribucija, industrijska dobava, obnovljivi viri energije | IEC 62271-100 / -200 / -202 |
| Visoka napetost (HV) | 52 kV – 800 kV | Prenosne postaje, medomrežne povezave | IEC 62271-100 / -203, IEEE C37 |
| Ultravisoka napetost (UHV) | Nad 800 kV | Hrbtenica prenosa HVDC/HVAC na dolge razdalje | IEC 62271 (posebno) |
Tabela 3 - Razvrstitev stikalnih naprav po nivoju napetosti
Opomba:Opredelitve "srednje napetosti" in "visoke napetosti" se med organi za standardizacijo in regionalnimi konvencijami razlikujejo. V terminologiji IEC HV zajema vse napetosti nad 1 kV, z nadaljnjim razlikovanjem med "visoko napetostjo" (1–52 kV, ki jo strokovnjaki včasih imenujejo MV) in "ekstra visoko napetostjo" (EHV) nad 52 kV. Ta bela knjiga uporablja praktično konvencijo: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Poleg napetostnega nivoja so stikalne naprave razvrščene tudi po več drugih pomembnih dimenzijah:
| Dimenzija | kategorije |
| Srednja izolacija | Zračno izoliran (AIS), s plinom izoliran SF₆ (GIS), vakuum, olje (podedovano), trden dielektrik |
| Vrsta ohišja | Kovinsko ograjen, kovinsko obložen, kabinski, odprt (na prostem) |
| Prekinitveni medij | Zračni udar, olje, vakuum, SF₆, CO₂ / čisti zrak (izhajajoč) |
| Notranji / zunanji | Notranja stikalna oprema (nadzorovano okolje); Zunanja stikalna naprava (konstrukcija, odporna na vremenske vplive) |
| Fiksno / Dvigljivo | Fiksno nameščeni odklopniki (nižji stroški, manjša prilagodljivost) v primerjavi z izvlečnimi odklopniki (enostavnejše vzdrževanje, zamenjava v vročem stanju) |
Tabela 4 - Dodatne dimenzije razvrstitve stikalnih naprav
Nizkonapetostne stikalne naprave delujejo pri sistemskih napetostih do 1.000 V AC (ali 1.500 V DC), kar pokriva končno fazo distribucije električne energije do končnih uporabnikov. NN stikalne naprave so najštevilnejše po številu enot v kateri koli kategoriji stikalnih naprav - dobesedno milijarde enot je nameščenih po vsem svetu v stanovanjskih, poslovnih in industrijskih zgradbah, podatkovnih centrih, bolnišnicah in proizvodnih obratih. Kljub nižji napetostni ravni NN stikalna naprava ni enostavna; sodobni NN sistemi morajo upravljati z velikimi okvarnimi tokovi, kompleksnimi harmoničnimi okolji, visoko gostoto priključenih bremen in vedno bolj izpopolnjenimi zahtevami glede kakovosti električne energije in upravljanja z energijo.

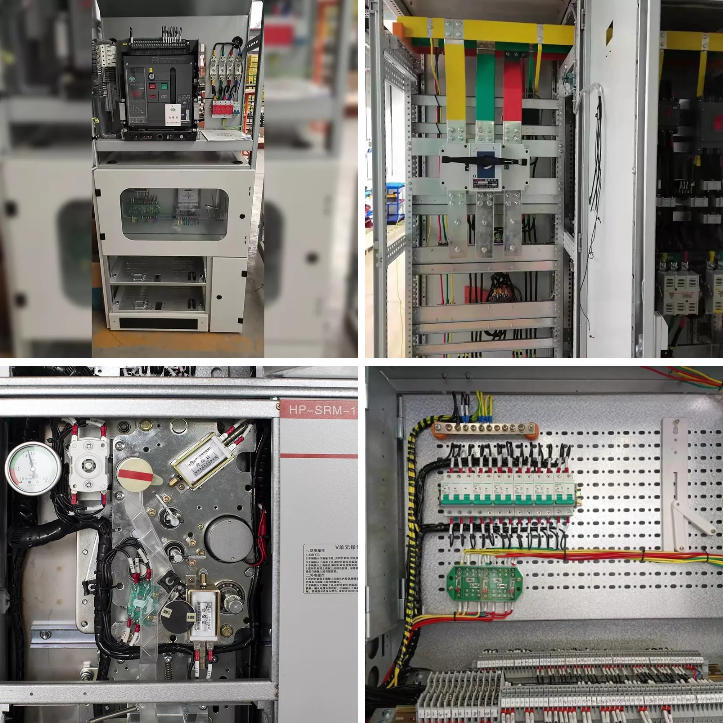

Sklop nizkonapetostne stikalne in krmilne naprave (LVSCA), ki ga opredeljuje IEC 61439, običajno vključuje naslednje funkcionalne komponente:

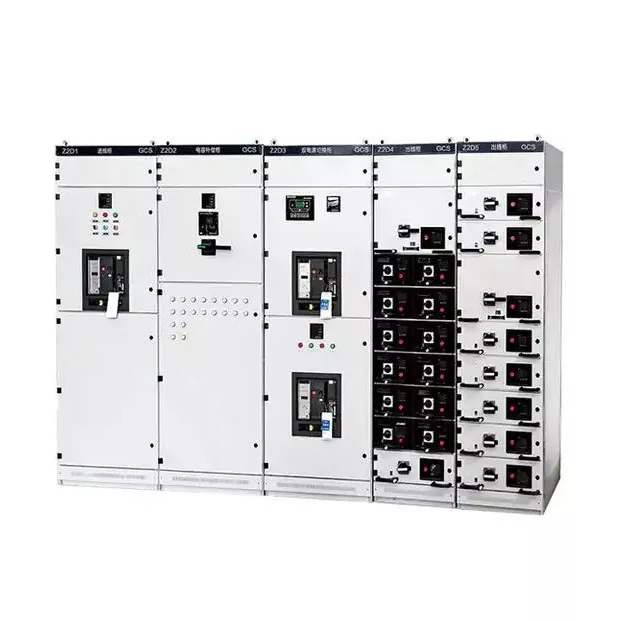

Slika 1 - Nizkonapetostna glavna razdelilna stikalna naprava
IEC 61439 opredeljuje več vrst sklopov nizkonapetostnih stikalnih in krmilnih naprav (LVSCA) na podlagi njihove konstrukcije in funkcionalnih značilnosti:
| Parameter | Opis in tipične vrednosti |
| Nazivna napetost (Ue) | Delovna napetost sklopa. Skupne vrednosti: 230/400 V, 400/690 V, 1000 V. |
| Nazivni tok (in) | Največji neprekinjeni tok, ki ga lahko nosi sklop, ne da bi presegel temperaturne meje. Razpon: 63 A do 6300 A. |
| Odpornost na kratek stik (Icw) | Vrhunski in kratkotrajni tok. Tipične vrednosti: 25 kA, 50 kA, 80 kA (1 s ali 3 s). |
| Prekinitvena zmogljivost (Icu / Ics) | Končna (Icu) in delovna (Ics) kratkostična prekinitvena zmogljivost odklopnikov. Na mestu namestitve mora preseči največji možni tok napake. |
| Stopnja zaščite (IP) | IP3X najmanj za notranjo industrijo; IP54 ali IP65 za zunanja ali težka okolja po IEC 60529. |
| Oblika notranje ločitve | IEC 61439 obrazci 1–4b opredeljujejo ločevanje med funkcionalnimi enotami in zbiralkami. Višje oblike izboljšajo varnost in zadrževanje napak. |
Tabela 5 — Ključni tehnični parametri nizkonapetostne stikalne naprave
Srednjenapetostne stikalne naprave delujejo v območju od 1 kV do 52 kV in predstavljajo primarni stikalni in zaščitni nivo za elektrodistribucijska omrežja. Najdemo ga na sekundarnih terminalih transformatorskih postaj za prenos v razsutem stanju, v primarnih distribucijskih transformatorskih postajah, v velikih industrijskih objektih, na priključnih točkah obratov za obnovljivo energijo in v škatlastih transformatorskih postajah. SN stikalna naprava določa hitrost odprave napak, selektivnost zaščite in operativno fleksibilnost distribucijskega omrežja.
V srednjenapetostnem segmentu poteka najpomembnejša tehnološka preobrazba katere koli kategorije stikalnih naprav, ki jo poganjajo postopno opuščanje plina SF₆, integracija digitalne zaščite in nadzora ter zahteve arhitektur pametnih omrežij.
| Vrsta konstrukcije | Značilnosti in aplikacije |
| Stikalne naprave v kovinskem ohišju | Vsi deli pod napetostjo so zaprti v ozemljenem kovinskem ohišju z ločenimi predelki za vodila, stikalne naprave in kabelske povezave. Standard za sodobne notranje MV instalacije (IEC 62271-200). |
| S kovino prevlečene stikalne naprave | Podkategorija s popolnimi kovinskimi pregradami med vsemi deli in predelki pod napetostjo. Najvišja stopnja zadrževanja notranjih napak (IEC 62271-200 LSC2B). |
| Stikalne naprave kabinskega tipa | Plošče kabine, ki niso odporne na oblok, sestavljene v nize. Bolj ekonomičen, vendar z nižjo zmogljivostjo napak obloka. |
| S plinom izolirane stikalne naprave (GIS) | Vsi deli pod napetostjo so zaprti v zaprtih ohišjih, polnjenih s SF₆, ali ohišjih z alternativnim plinom. Zelo kompakten, primeren za prostorsko omejene namestitve. |
| Zračno izolirane stikalne naprave (AIS) | Uporablja zračno izolacijo v kovinskih ohišjih ali odprtih strukturah. Večji odtis, vendar preprostejši in stroškovno učinkovit. |
Ring Main Unit (RMU) je kompakten, tovarniško zatesnjen SN stikalni sklop, zasnovan za distribucijska omrežja z obročastim napajanjem — standardna topologija za mestne in primestne SN kabelske sisteme. RMU običajno zagotavlja dva položaja stikala za obročni napajalnik in enega ali več položajev napajalnika transformatorja z zaščitnimi napravami.

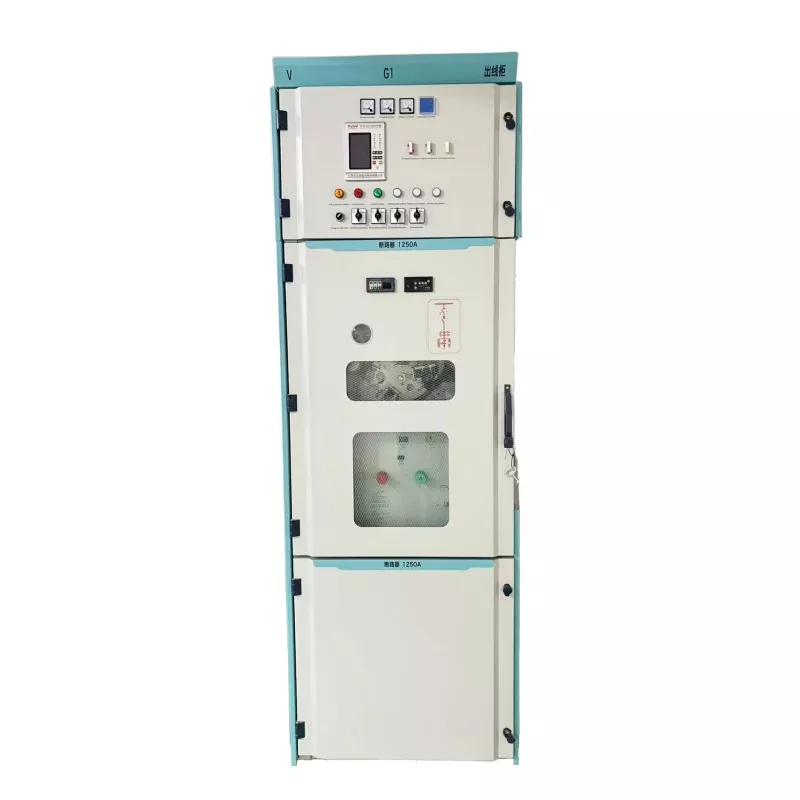

Slika 2 — Glavna obročna enota (RMU): kompaktna SN stikalna naprava za distribucijska omrežja
RMU so na voljo v dveh primarnih izolacijskih različicah:
| tehnologija | Načelo delovanja | Ključne prednosti | Omejitve |
| Vakuumski CB | Oblok gašen v visokovakuumski prekinitveni posodi | Dolga življenjska doba (>10.000 operacij), brez plina, kompakten, nizko vzdrževanje | Omejeno na ≤52 kV |
| SF₆ CB | Pretok plina ugasne oblok v tlačni komori | Visoka prekinitvena zmogljivost, odlična izolacija, kompakten | Visok GWP (~23.500), skrb za okolje, potreben nadzor plina |
| Air-Blast CB | Zrak pod visokim pritiskom ugasne oblok | Brez nevarnih plinov, primeren za zunanjo uporabo | Velika velikost, zahtevno vzdrževanje, v veliki meri zastarelo |
Tabela 6 — Primerjava tehnologije odklopnika MV
| Parameter | Tipični razpon/vrednosti |
| Nazivna napetost | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Nazivni normalni tok | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Prekinitveni tok kratkega stika | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Kratkotrajna vzdržljivost | Običajno 1 s ali 3 s pri nazivnem kratkostičnem toku |
| Odpornost na impulz strele (LIWV) | 60 kV (razred 7,2 kV) do 250 kV (razred 52 kV), po IEC 62271-1 |
| Delovni mehanizem | Vzmetni motor (standard); ročne ali elektromagnetne možnosti |
| Veljavni standard | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabela 7 — Tehnične specifikacije stikalne naprave MV
Visokonapetostne stikalne naprave delujejo pri sistemskih napetostih nad 52 kV, pri čemer se običajno uporabljajo napetosti 72,5 kV, 145 kV, 245 kV, 420 kV in 550 kV. Ta oprema tvori kritično preklopno in zaščitno infrastrukturo prenosnega omrežja v razsutem stanju — najvišje energetske ravni elektroenergetskega sistema, ki je odgovorna za prenos velikih količin električne energije na velike razdalje med centri za proizvodnjo in regionalnimi centri za obremenitev.
Posledice okvare visokonapetostne stikalne naprave so hude: en sam pokvarjen odklopnik na večji prenosni postaji 220 kV lahko odklopi na stotine megavatov proizvodnje ali bremena. Poškodbe opreme zaradi okvarnih tokov na HV nivojih so lahko katastrofalne in drage. Ta kontekst pojasnjuje izjemno zahtevno delovanje in stroge zahteve glede testiranja, ki jih morajo izpolnjevati visokonapetostne stikalne naprave.
V tehnologiji AIS so komponente visokonapetostnih stikalnih naprav – odklopniki, ločilniki, ozemljitvena stikala, instrumentalni transformatorji – nameščene v strukturah na prostem z zrakom, ki zagotavlja izolacijo med deli pod napetostjo in zemljo. Podpostaje AIS so že desetletja standard za preklapljanje na nivoju prenosa in ostajajo običajne po vsem svetu zaradi preprostosti, nižjih stroškov ter enostavnega vzdrževanja in pregledovanja.
Podpostaje AIS zahtevajo precejšnjo površino za vzdrževanje varnostnih razdalj. Tipična transformatorska postaja 220 kV AIS lahko zahteva 1–3 hektarje, z nekaj metri razmika med fazami in zemljo.
V tehnologiji GIS so vse komponente pod napetostjo nameščene v zaprtih, s plinom SF₆ napolnjenih cilindričnih aluminijastih ohišjih. Vrhunske dielektrične lastnosti SF₆ omogočajo drastično zmanjšanje razmikov med fazo in zemljo ter med fazo in fazo, kar zmanjša odtis postaje na 10–15 % ekvivalentne površine AIS.
GIS je prednosten v prostorsko omejenih okoljih, kot so mestne podzemne postaje, ploščadi na morju, mesta na visoki nadmorski višini in močno onesnažena industrijska območja.
Slika 3 — Prenosna postaja za visokonapetostno plinsko izolirano stikalno napravo (GIS).
Hibridna stikalna naprava združuje več primarnih funkcij (odklopnik, odklopnik, ozemljitveno stikalo, tokovni transformator) znotraj enega samega kompaktnega modula, polnjenega s SF₆. To ponuja vmesno zmanjšanje odtisa med AIS in GIS, po ceni med obema. HGIS se vse pogosteje uporablja pri razširitvah opuščenih območij in povečanju zmogljivosti, kjer je celoten GIS stroškovno previsok.
SF₆ napihovalni ali samodejni odklopnik je prevladujoča visokonapetostna tehnologija. Izboljšave v geometriji kontakta in nadzoru obloka zmanjšajo delovno energijo, kar omogoča zanesljive vzmetne mehanizme namesto velikih hidravličnih/pnevmatskih aktuatorjev. Fazne alternative SF₆ za HV (mešanice CO₂/O₂, vakuumski prekinjevalci) so še vedno v fazi raziskav, z omejeno komercialno uporabo od leta 2026.
| Parameter | Lugao HV stikalne specifikacije |
| Razpon napetosti | 3.600 V – 40.500 V (skladno z definicijami napetostnega razreda IEC 62271-1) |
| Nazivni normalni tok | Do 4.000 A |
| Odpornost na kratek stik | Do 50 kA (kratkotrajna vzdržljivost 1 s) |
| Vrsta ohišja | Popolnoma izolirana kovinska omara; notranje in zunanje konfiguracije |
| Srednja izolacija | Zračno izoliran (AIS) / trdno izoliran; Na voljo so konfiguracije SF₆ |
| Skladnost s standardi | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, serija ANSI/IEEE C37 |
| Certifikati | CE, ISO, CCC; Tipsko preizkušeno tretje osebe |
Tabela 8 — Tehnične specifikacije stikalne naprave Lugao Power HV
Ko se kontakti odklopnika ločijo pod obremenitvijo ali okvarnim tokom, električna energija vzdržuje plazemski oblok med kontakti. Temperature dosežejo 5.000–20.000 K, prenašajo polni okvarni tok, dokler ne ugasnejo. Sposobnost odklopnika za dušenje obloka - hitrost prekinitve pri naravnem toku nič - določa največji prekinljivi napakni tok (zmogljivost prekinitve) in prepuščeno energijo.
Prekinitveni medij, geometrija kontakta in zasnova delovnega mehanizma določajo zmogljivost odklopnika in zahteve za vzdrževanje.
| Srednje | Razpon napetosti | Prelomna zmogljivost | Vpliv na okolje | Vzdrževanje | Trend |
| Vakuum | NN – 52 kV | Odlično | Noben | Zelo nizko | Rastoče |
| SF₆ plin | SN – VN | Odlično | GWP 23.500 ⚠ | Nizko (zapečateno) | Regulirano ↓ |
| Zrak (ACB) | LV | Dobro | Noben | Zmerno | Stabilen |
| Olje (razsuto) | MV (zapuščina) | Dobro | Nevarnost požara | visoko | Zapuščina ↓ |
| CO₂ mešanica | MV–HV (dev) | Nastajajoče | GWP ~1 | še ni razvidno | Faza raziskav in razvoja |
Tabela 9 — Primerjava medijev za dušenje obloka med kategorijami stikalnih naprav
Uredba EU o fluoriranih plinih (EU 2024/573) postopno opušča SF₆ za nove MV naprave od leta 2030. Druge regije sprejemajo podobna pravila. Odzivi industrije vključujejo:
⚠ OPOMBA O NAROČILU
Za projekte z življenjsko dobo 20–30 let se z določitvijo tehnologije brez SF₆ izognemo stroškom zgodnje zamenjave. Vakuumska in trdno izolirana MV stikalna naprava Lugao Power zagotavlja združljive alternative za prihodnost. Za optimalne rešitve brez SF₆ vključite inženiring Lugao.
| Parameter | Opredelitev in pomen |
| Nazivna napetost (Ur) | Najvišja sistemska napetost, pri kateri lahko stikalna naprava neprekinjeno deluje. Ob namestitvi mora preseči največjo delovno napetost. |
| Nazivni prekinitveni tok kratkega stika (Isc) | Največji okvarjeni tok, ki ga lahko odklopnik zanesljivo prekine. Mora preseči predvideni tok sistemske napake. |
| Ocenjena kratkotrajna vzdržljivost (Icw) | Največji tok stikalne naprave lahko prenese določen čas (1 s ali 3 s) brez strukturnih poškodb. |
| Nazivni normalni tok (Ir) | Največji trajni obremenitveni tok znotraj toplotnih meja, z rezervo za rast obremenitve. |
| Stopnje izolacije (LIWV / SIWV) | Odpornost proti impulzu strele in vzdržljivost preklopnih impulzov. Uskladiti se mora s prenapetostno zaščito. |
| Klasifikacija notranjega loka (IAC) | Kategorije IEC 62271-200 (A, B, AB) opredeljujejo varno zadrževanje napak notranjega obloka. |
| Izguba neprekinjenosti storitve (LSC) | Kategorije IEC 62271-200 LSC1/LSC2/LSC2B določajo, ali sosednji odseki med vzdrževanjem ostanejo pod napetostjo. |
Tabela 10 — Kritični tehnični parametri stikalnih naprav
| Standardno | Telo | Področje uporabe |
| IEC 62271-1 | IEC | Skupne specifikacije za visokonapetostne stikalne in krmilne naprave — vsi napetostni razredi. |
| IEC 62271-100 | IEC | AC odklopniki — primarni MV/HV CB standard. |
| IEC 62271-200 | IEC | AC kovinsko ograjena stikalna naprava za 1 kV–52 kV — SN sestave. |
| IEC 62271-203 | IEC | S plinom izolirane stikalne naprave v kovinskem ohišju (GIS) za >52 kV — GIS za prenos. |
| IEC 61439-1 / -2 | IEC | Nizkonapetostni stikalni sklopi — preverjanje zasnove in rutinsko preskušanje. |
| Serija ANSI/IEEE C37 | IEEE | Zajema AC HV odklopnike (C37.04/06/09), MV stikalne naprave (C37.20), testiranje. |
| GB/T 3906 | SAC | Kitajski standard za stikalne naprave v kovinskem ohišju 3,6–40,5 kV. Enakovredno IEC 62271-200. |
| Serija IEC 60947 | IEC | NN stikalne in krmilne naprave — standardi za naprave za odklopnike, ločilnike, kontaktorje. |
Tabela 11 — Ključni mednarodni standardi za stikalne naprave
| korak | dejavnost | Ključna vprašanja in rezultati |
| 1 | Sistemska analiza | Izvedite/preglejte analizo kratkega stika. Določite največji možni tok napake na vsaki lokaciji. |
| 2 | Definicija obremenitve in napetosti | Določite nazivni normalni tok, napetost sistema, regulacijo napetosti, zahteve OLTC, če je primerno. |
| 3 | Izbira tehnologije | Izberite razred napetosti (LV/MV/HV), prekinitveni medij (vakuum/SF₆/zrak), vrsto ohišja (AIS/GIS/kovinsko ohišje), notranjo/zunanjo konfiguracijo. |
| 4 | Standardnoi Definicija | Identificirajte veljavne standarde, navedite zahtevane certifikate (IEC, ANSI, CE, CCC, DNV itd.) v RFQ. |
| 5 | Koordinacija zaščite | Definirajte funkcije releja, časovno-tokovno koordinacijo, komunikacijski protokol (IEC 61850, Modbus, DNP3), zahteve IAC/LSC. |
| 6 | Pogoji spletnega mesta | Določite temperaturo, nadmorsko višino, vlažnost, onesnaženost, potresno območje, notranjo/zunanjo namestitev. Določite znižanje moči in specifikacije ohišja. |
| 7 | RFQ & Ocena | Izdaja tehnične specifikacije. Ocenite ponudbe: skladnost, tipski testi, dostava, podpora, TCO. |
Tabela 12 — Sedemstopenjska specifikacija stikalne opreme in postopek nabave
| Izberite vakuumsko/trdno izolirano MV stikalno napravo, ko… | Izberite SF₆ GIS, ko ... |
| SF₆ prepovedan ali reguliran; pripravljen na prihodnost in z nizkim tveganjem za okolje; SN ≤ 40,5 kV; nizko vzdrževanje; notranja prednost | Območje mesta je močno omejeno; napetost >40,5 kV; zelo onesnaženo zunanje okolje; podaljšan interval vzdrževanja; hermetično zaprta izvedba |
Tabela 13 — Vodnik za izbiro tehnologije: vakuum/SI v primerjavi s SF₆ GIS
💡 KLJUČNI VPOGLED
Analiza TCO: V 20-letni življenjski dobi skupno vzdrževanje in stroški ob koncu življenjske dobe stikalnih naprav SF₆ MV presegajo alternative z vakuumsko/trdno izolacijo za 15–25 % (vključno z obnovitvijo SF₆). Toplo je priporočljivo kvantificirati to pred prevzemom obveznosti.
Lugao Power Co., Ltd.je vodilni specializirani proizvajalec električnih stikalnih naprav, močnostnih transformatorjev in škatlastih transformatorskih postaj s sedežem na Kitajskem. S posebnim poudarkom na opremi za distribucijo električne energije je Lugao razvil globoko inženirsko strokovno znanje in izkušnje v celotnem razponu napetosti – od nizkonapetostnih distribucijskih stikalnih naprav do visokonapetostnih kovinskih omar – za oskrbo javnih služb, izvajalcev EPC, industrijskih operaterjev in razvijalcev projektov za obnovljivo energijo na svetovnih trgih.
Neposredna tovarniška dobava v kombinaciji z močno zmogljivostjo OEM, skladnostjo z več standardi in visoko odzivno ekipo za tehnično podporo naredi Lugao prednostnega dobaviteljskega partnerja za mednarodne projekte, ki zahtevajo kakovost, skladnost in konkurenčne cene.

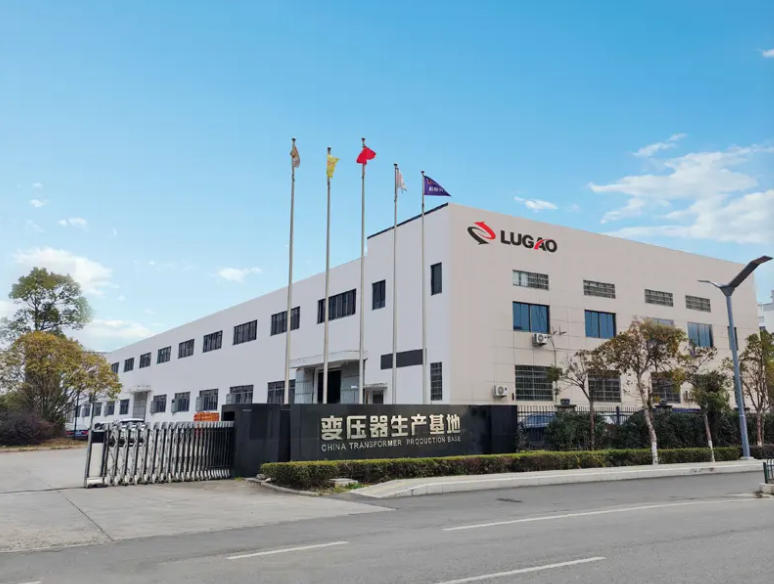

Slika 4 — Proizvodni obrat Lugao Power Co., Ltd

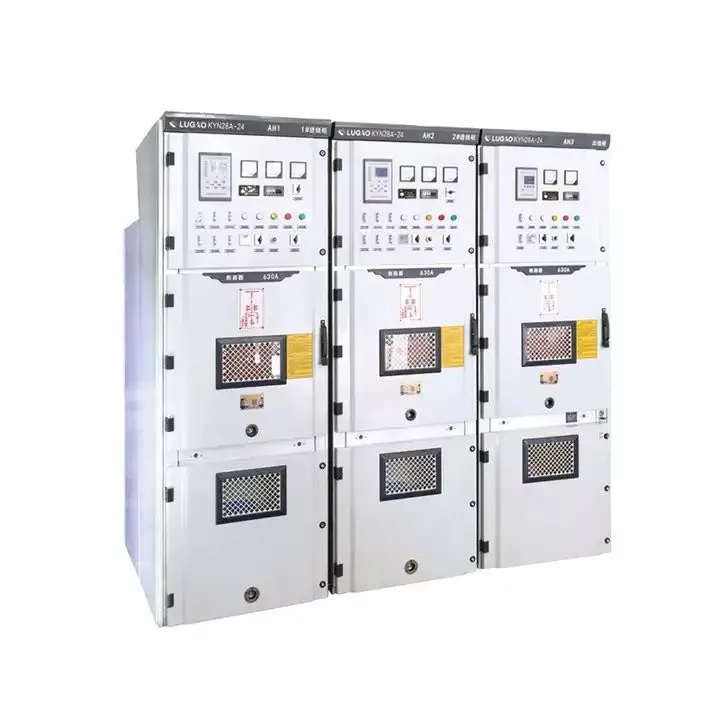

| Izdelek | Razpon napetosti/toka | Standardnoi | Certifikati |
| Glavna razdelilna plošča LV (MDB) | Do 1.000 V / do 6.300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Do 1.000 V / do 4.000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| SN kovinsko zaprta stikalna naprava | 3,6 kV – 40,5 kV / do 4000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, tipsko preizkušeno |
| Glavna enota Ring (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, tipsko preizkušeno |
| Popolnoma izolirana kovinska omara | 12 kV – 40,5 kV / do 4.000 A | IEC 62271-200 | CE, ISO, tipsko preizkušeno |
| HV stikalne naprave | 3.600 V – 40.500 V / do 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, tipsko preizkušeno |
| Stikalne naprave po meri / OEM | Po specifikaciji stranke | IEC / ANSI / GB / BS (na projekt) | Po projektni zahtevi |
Tabela 14 — Portfelj izdelkov Lugao Power Switchgear
Proizvodne in inženirske dejavnosti Lugao Power so certificirane po ISO 9001, s sistemom vodenja kakovosti (QMS), ki pokriva vse faze realizacije izdelka – od vhodnega pregleda materiala do nadzora proizvodnega procesa, testiranja končnega izdelka in podpore po dostavi. QMS vključuje nadzorovane postopke za pregled zasnove, kvalifikacijo dobavitelja, upravljanje kalibrirane preskusne opreme, obdelavo neskladnosti in korektivne ukrepe.
Tipsko testiranje — izvedeno na prototipnih enotah v akreditiranih visokonapetostnih preskusnih laboratorijih tretjih oseb — preverja, ali zasnova izpolnjuje vse določene zahteve glede delovanja. Standardne linije izdelkov Lugao so tipsko testirane v skladu z veljavnimi standardi IEC in GB. Poročila o preskusih tipa iz priznanih laboratorijev (vključno s KEMA, TÜV Rheinland, SGS, CPRI in CEPRI) so na voljo za pregled kot del paketa predkvalifikacijske dokumentacije.
Tipski preskusi za MV stikalne naprave (IEC 62271-200) vključujejo:
| Rutinski test | Standardno / merila sprejemljivosti |
| Odpornost na moč frekvence | Uporabljena napetost pri nazivni ravni izolacije 1 minuto — brez preskoka ali moteče razelektritve |
| Izolacijska upornost | Meggerjev preskus pri 2,5 kV ali 5 kV DC; rezultat v primerjavi z izhodiščem in najnižjim sprejemljivim pragom |
| Preskus mehanskega delovanja | Delovni mehanizmi prekinjevalnika in odklopnika so ciklično ciklični; izmerjeni časi delovanja in potovanja |
| Medsebojno preverjanje | Vse varnostne zapore (mehanske in električne) so preverjene za preprečevanje napačnih zaporedij preklopov |
| Funkcionalni preizkus zaščitnega releja | Vse konfigurirane zaščitne funkcije testirane glede na nastavitve releja; potovalni časi potrjeni v skladu s specifikacijo |
| Preverjanje ožičenja in krmilnega tokokroga | Vse krmilne in sekundarne povezave, polarnost in izolacija so preverjene glede na odobrene risbe |
| Vizualni in dimenzijski pregled | Vse komponente, označbe, oznake zbiralk in povezave so preverjene glede na odobrene proizvodne risbe |
Tabela 15 — Rutinski preskusni program Lugao Power za stikalne naprave
ZAVEZA KAKOVOSTI
Vsako pošiljko stikalnih naprav Lugao Power spremlja celoten paket tehnične dokumentacije: rutinsko poročilo o preskusu z vsemi izmerjenimi vrednostmi in merili sprejemljivosti, referencami certifikatov o preskusu tipa, potrdili o materialih, zapisi o kalibraciji za preskusno opremo, zapisi o pregledu dimenzij in risbe izvedenih del. Na zahtevo je mogoče organizirati inšpekcijo tretje osebe in FAT s pričo.
