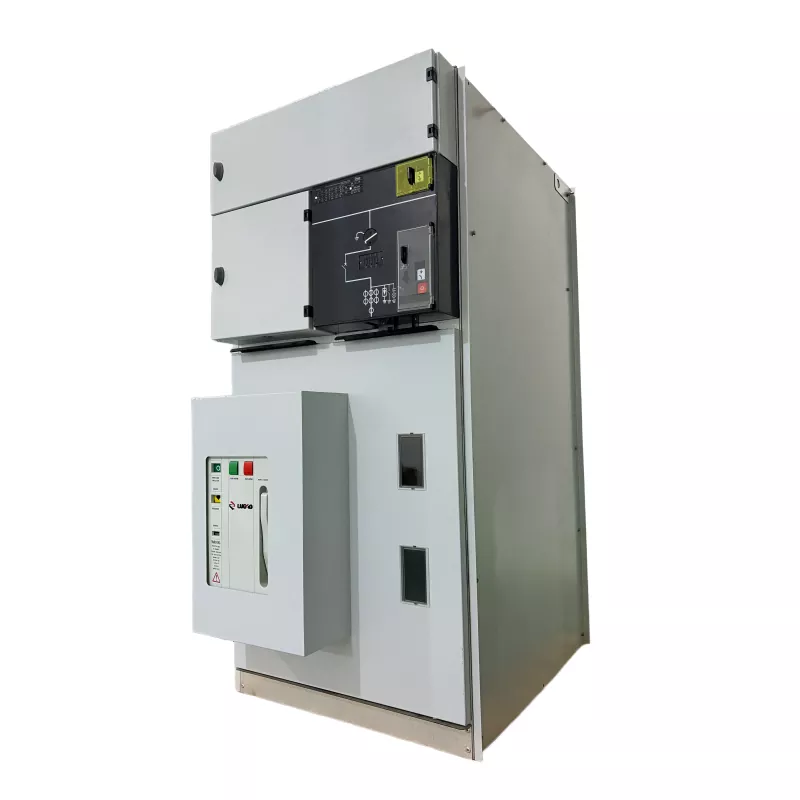

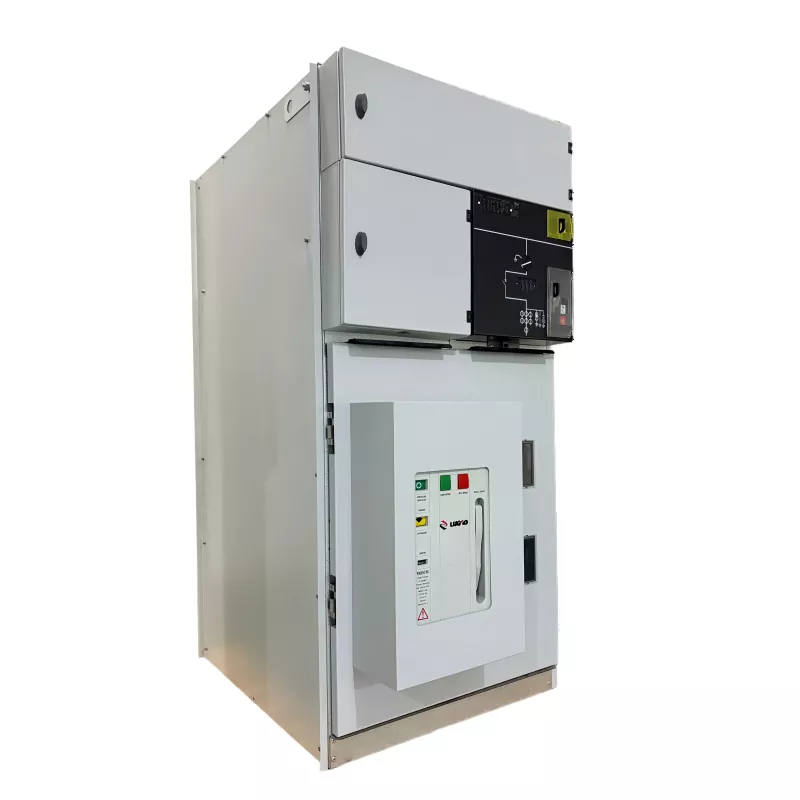

Notranja stikalna plošča glavne enote s plinsko izoliranim obročem in VCB

Kot profesionalni proizvajalec vam želimo zagotoviti visokokakovostno notranjo plinsko izolirano obročno stikalno ploščo glavne enote z VCB. Je kompaktna srednjenapetostna razdelilna naprava, zasnovana za zanesljivo krmiljenje moči, zaščito in preklapljanje v sodobnih električnih omrežjih. Vključuje tehnologijo vakuumskega odklopnika (VCB) s strukturo stikalne naprave, izolirano s plinom, kar zagotavlja varno in učinkovito delovanje v notranjih okoljih.

Ta vrstaobročna glavna enota (RMU)se pogosto uporablja v srednjenapetostnih distribucijskih sistemih za povezovanje, zaščito in izolacijo električnih tokokrogov. Z zaprto plinsko izolacijo in vakuumsko prekinitveno tehnologijo notranja plinsko izolirana obročasta stikalna plošča glavne enote z VCB ponuja odlično zmogljivost gašenja obloka, močno izolacijsko zmogljivost in minimalne zahteve za vzdrževanje.

Glavni tehnični parametri

št.	Postavka		Enota	Parametri
1	Nazivna napetost		kV	12	24	36	40.5
2	Nazivni tok		A	630/1250
3	Nazivna frekvenca		Hz	50/60
4	1-minutna vzdržljiva napetost električne frekvence	Skupna vrednost	kV	42	55	80	95
		Prelomna točka		48	65	95	110
5	Prenosna napetost impulza strele	Skupna vrednost	kV	75	125/150	170	95
		Prelomna točka		85	150/160	185	215
6	Nazivni kratkotrajni vzdržni tok	Glavni krog	kA	25/2s
		Ozemljitveni krog		25/2s
7	Nazivni maksimalni vzdržni tok		kA	63			50
8	Nazivni prenosni tok		A	1300~1700
9	Nazivni zapiralni prekinitveni tok		A	630
10	Nazivni izklopni tok polnjenja kabla		A	50/10
11	Izklopni tok neobremenjenega transformatorja		A	20
12	Prekinitveni tok ozemljitvene napake za polnjenje kabla		A	100			80
13	Nazivni prekinitveni tok kratkega stika		kA	20
14	Nazivni zapiralni tok kratkega stika		kA	63			50
15	Zaščitni razred			IP3X
16	Življenjska doba stikala za obremenitev		Čas	5000
17	Življenjska doba stikala za ozemljitev		Čas	5000

Tehnične specifikacije

Glavni električni parametri

• Nazivna napetost: 12kV / 24kV / 36kV
• Nazivna frekvenca: 50Hz / 60Hz
• Nazivni tok: 630A – 1250A
• Prekinitveni tok kratkega stika: do 25kA
• Prenosna napetost močnostne frekvence: ≥ 42kV
• Prenosna napetost impulza strele: ≥ 75 kV

Strukturne značilnosti

• Kompaktna zasnova stikalne naprave s plinsko izolacijo
• Integrirani vakuumski odklopnik (VCB)
• Popolnoma zaprta struktura rezervoarja za visoko zanesljivost
• Modularna konfiguracija za prilagodljivo distribucijo električne energije
• Primeren za notranjo montažo

Aplikacije

TheNotranja stikalna plošča glavne enote s plinsko izoliranim obročem in VCBse široko uporablja v srednjenapetostnih distribucijskih omrežjih, kjer se zahteva zanesljivo preklapljanje in zaščita.

• Mestna elektrodistribucijska omrežja
• Industrijski napajalni sistemi
• Poslovne zgradbe in stanovanjske skupnosti
• Železniška in prometna infrastruktura
• Rudarska in metalurška industrija
• Projekti prenosa in distribucije električne energije
• Omrežne povezave z obnovljivimi viri energije

Ključne značilnosti

• Zasnova zaprtega vakuumskega odklopnika– TheNotranja stikalna plošča glavne enote s plinsko izoliranim obročem in VCBuporablja trdno zaprt vakuumski odklopnik, nameščen v plinsko komoro iz nerjavečega jekla. Ta zasnova odpravlja oblok v glavnem tokokrogu in zagotavlja dolgo življenjsko dobo električne energije z visoko zanesljivostjo izolacije.
• Popolnoma zaprta struktura brez vzdrževanja– Vse visokonapetostne komponente, kot so zbiralke, odklopna stikala, VCB in tokovni transformatorji, so zaprti v zaprtem rezervoarju za plin, ki jih ščiti pred prahom, vlago in zunanjo kontaminacijo.
• Kompaktna struktura– Integrirana zasnova znatno zmanjša prostor za namestitev, zaradi česar je idealna za notranje razdelilne postaje, montažne razdelilne postaje in projekte z omejenim prostorom za električne prostore.
• Visoka obratovalna varnost– Opremljen s petodpornim mehanskim zaklepnim sistemom in usmerjenim kanalom za razbremenitev tlaka, ki preprečuje napačno delovanje in zagotavlja varno delovanje sistema.
• Združljivost pametne distribucije– Rezervirani vmesniki za električno delovanje in avtomatizacijo omogočajo enostavno integracijo v sodobna inteligentna omrežja za distribucijo električne energije, podprto s strogim nadzorom kakovosti Lugao in zanesljivimi proizvodnimi standardi.

Zakaj izbrati Lugao

• Profesionalni proizvajalec – Lugao Powerje specializirano za visokonapetostno in srednjenapetostno opremo za prenos in distribucijo električne energije.
• Napredna proizvodna tehnologija– Natančni proizvodni procesi in celoviti sistemi testiranja zagotavljajo zanesljivost izdelkov.
• Stroga kontrola kakovosti– Notranja plinsko izolirana obročna stikalna plošča glavne enote z VCB je v skladu z mednarodnimi standardi, vključno zCertifikati ISO9001, SGS, CCC in CE.
• Izkušnje v industriji– Leta strokovnega znanja na področju suhih transformatorjev, oljnih transformatorjev in opreme za distribucijo električne energije.
• Globalna aplikacija– Rešitve Lugao se pogosto uporabljajo v električnih omrežjih, industriji, transportu in infrastrukturnih projektih po vsem svetu.
• Tehnična podpora– Strokovna servisna ekipa zagotavlja tehnično vodenje in dolgoročno podporo za globalne stranke.

pogosta vprašanja

1. Kakšna je glavna funkcija notranje stikalne plošče glavne enote z obročastim obročem z VCB?

TheNotranja stikalna plošča glavne enote s plinsko izoliranim obročem in VCBje zasnovan za srednjenapetostne distribucijske sisteme. Zagotavlja zanesljivo preklapljanje, zaščito in izolacijo električnih tokokrogov, kar zagotavlja stabilno oskrbo z električno energijo in varno delovanje v mestnih omrežjih, industrijskih objektih in transformatorskih postajah.

2. Kakšne so prednosti uporabe vakuumskega odklopnika (VCB) v RMU?

Vakuumski odklopnik nudi odlično sposobnost gašenja obloka, dolgo električno življenjsko dobo in minimalne zahteve po vzdrževanju. Ko je integriran v strukturo RMU, izolirano s plinom, izboljša zanesljivost preklopa, varnost delovanja in splošno vzdržljivost opreme.

3. Kje je običajno nameščena notranja plinsko izolirana obročna stikalna plošča glavne enote Lugao z VCB?

Široko je nameščen v notranjih okoljih za distribucijo električne energije, kot so kompaktne transformatorske postaje, industrijski obrati, poslovne zgradbe, stanovanjske skupnosti, železnice in sistemi za distribucijo obnovljive energije, kjer se zahtevata prostorska učinkovitost in visoka zanesljivost.

4. Zakaj izbrati Lugao za plinsko izoliranoRMU stikalne naprave?

Lugao zagotavlja zanesljivo opremo za distribucijo električne energije, ki jo podpira napredna proizvodna tehnologija, strog nadzor kakovosti in mednarodni certifikati, vključno z ISO9001, SGS, CCC in CE. Z močnim strokovnim znanjem na področju transformatorjev in električne opreme Lugao zagotavlja stabilno delovanje, dolgo življenjsko dobo in strokovno tehnično podporo za globalne projekte energetske infrastrukture.
