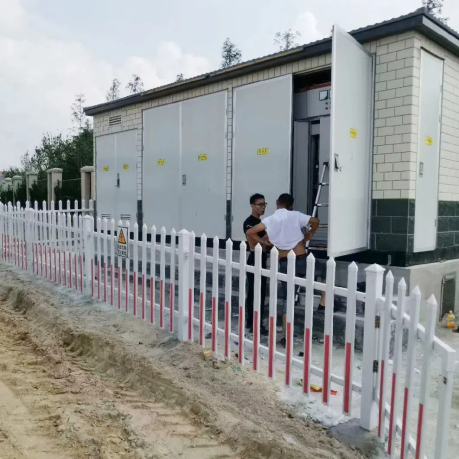

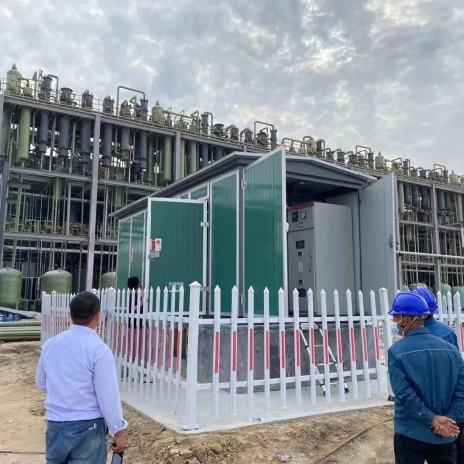

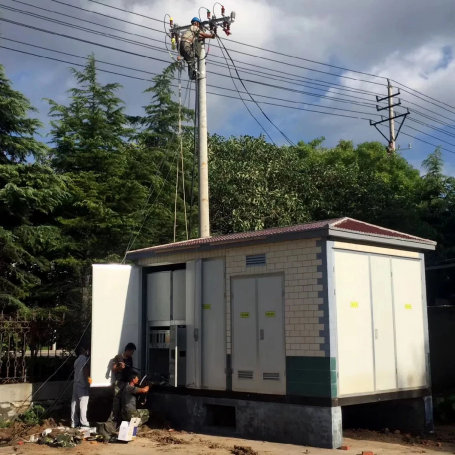

Podstavek tipa (okrajšano kot podstanica v škatli) je primerna za stanovanjska območja, mestne javne podstanice, živahna območja v središču gradbene napajanja itd. Je nekakšna visokonapetostna stikalna naprava, električna energija, ki je bila vgrajena za nizkonapetostno opremo, ki je bila nameščena v električni kompenzacijski opremi in reaktivni kompenzacijski napravi.
1Podstavek tipaShell mora imeti pet zaščitnih funkcij v skladu s standardnimi zahtevami, vključno z zaščito pred soncem, zaščito dežja, zaščito prahu, zaščito pred rjo in preprečevanjem majhnih živali (na primer kače). Material lupine je lahko plošča iz nerjavečega jekla, hladno valjana jeklena plošča, plošča iz aluminijeve zlitine, barvna jeklena plošča in cementna plošča. Telo škatle je sestavljeno iz treh delov: osnove, lupine in zgornjega pokrova. Osnova je običajno varjena ali pritrjena z vijaki z jeklom, kotnim jeklom, ravnim jeklom, jekleni plošči itd.; Da bi zadostili potrebam prezračevanja, se na ustreznih položajih odprejo razpršitve toplote in dovodne in odtočne črte, luknje in krožne luknje. Škatlasta lupina in zgornji pokrov lahko upognite, varimo ali povejemo z vijaki, tečaji in s tem povezanimi posebnimi dodatki s kanalom jeklo, kotno jeklo, ploščo iz aluminijeve zlitine, barvno jekleno ploščo, cementno ploščo itd. Za preprečevanje močnih sevanja sončne svetlobe v vročih poletjih, ki so zgornji del, ki je običajno uporabljena policaj, ki se uporabljajo, in sirelice, ki se uporabljajo, in sirelice, ki se uporabljajo, in sirelice, ki so bile uporabljene, ki so bile uporabljene, ki so bile uporabljene, ki so bile uporabljene polne vola, ki se uporabljajo polno volilno verovanje. V tradicionalni "kombinirani podstani" z enotno zasnovo večina oblikovalcev ne uporablja več načina polnjenja lupine z izolacijskimi polnili, ker čeprav lahko prepreči izpostavljenost soncu, še vedno ovira odvajanje toplote transformatorja. Zato se poleg zadrževanja lukenj za lov na lupini poveča tudi območje razprševanja toplote, zračna konvekcija pa se okrepi za razprševanje toplote, hkrati pa zmanjšuje stroške proizvodnje.
2. Naprava za distribucijo visokonapetostnih distribucije škatle je razdeljena na dve vrsti: vrsto terminala in vrsto omrežja v smislu dohodnega linijskega načina; Glede na dohodno smer linije jo lahko razdelimo na zgornje dohodne črte z vrha škatle (večinoma se uporabljate v tradicionalnih škatlastih transformatorjih) in podzemnih dohodnih in odhodnih linij z uporabo visokonapetostnih kablovskih jarkov (običajno se uporablja v sodobnih modelih). Obstaja veliko stikal za obremenitev serije SF6 s plinom SF6 kot medijem za gašenje ob loku, vendar so stroški višji od visokonapetostnih stikal serije FN12. Ta vrsta stikala ima različne strukture, vključno s varovalki, brez varovalk, ozemljitvenih stikal itd., In je na splošno opremljena z živami zasloni. Operacijski mehanizem je večinoma ročni in električni. Zaščitna oprema za stikalo z varovalki se lahko samodejno odreže, ko je vezje kratek stik. Obstajajo tudi vakuumska stikala z vakuumom kot medijem za gašenje ob loku, ki ga je mogoče uporabiti sam, s varovalkami ali zaporno s stikali za obremenitev serije SF6, vendar bodo povečali stroške. Uporabnikom jih ni treba uporabljati na ta način, če nimajo posebnih zahtev. Če ima uporabnik zahteve za merjenje z visoko napetostjo, mora biti visokonapetostna distribucijska naprava transformatorja tipa škatle opremljena tudi z visokonapetostnim odmernim omarico, njegova struktura pa je na splošno sestavljena iz CT, PT, merilnikov merjenja, daljinskega upravljanja in telemetrijskih naprav. Vendar pa mora merjenje podstanice v škatli temeljiti na nizkonapetostni strani, ki lahko izboljša zanesljivost napajanja in zmanjša nestabilne dejavnike. Izgubo transformatorja se lahko pretvori v električne naboje, ki jih nosi uporabnik.
3Transformator tipaje opremljen z neodvisno sobo transformatorjev, ki je sestavljena predvsem iz transformatorja, samodejnega sistema za nadzor temperature, razsvetljave in varnostnih varovanj. Transformator bo oddajal veliko toplote, ko deluje, zato so težave z disipacijo in prezračevanjem ključne točke zasnove transformatorja škatle. Toplota, ki nastane z delovanjem transformatorja, bo povečala temperaturo v zaprtih prostorih, zlasti kadar je temperatura okolice visoka. Naravno prezračevanje samo pogosto ne more zagotoviti zanesljivega in varnega delovanja. Poleg uporabe naravnega prezračevanja za majhno zmogljivost je zaščita pred temperaturo na splošno zasnovana in za reševanje problema se uporabljajo prisilni izpušni ukrepi. Sistem je v glavnem sestavljen iz merilne naprave, ki lahko meri sobno temperaturo in temperaturo olja transformatorja ter nadzoruje vhod ventilatorja izpušnih plinov glede na nastavljeno območje z ročnimi in samodejnimi krmilnimi vezji. Transformator se lahko izbere kot olje ali suho. Ker je suh tip drag, uporabniki na splošno raje raje olj, ki je popestril olj, da zmanjšajo stroške brez posebnih zahtev. Zmogljivost je na splošno 100-1250kVa, največja pa ne presega 1600kva.
4. Soba z nizko napetostjo v škatli transformator ima različne oblikovalske strukture glede na različne uporabe industrijskih in rudarskih podjetij ali stanovanjskih območij. Škatlasti transformatorji, ki se uporabljajo v industrijskih in rudarskih podjetjih, morajo biti zasnovani ločeno za napajanje in napajanje. Pri merjenju nizke napetosti zahteva za napajanje zahteva ločeno merjenje svetlobne električne energije, ker je cena na enoto svetlobne električne energije višja od cene električne energije. Podstanj, ki se uporablja v stanovanjskih območjih, ni treba upoštevati problema električne energije. Število izhodnih poti v nizkonapetostni sobi se razlikuje glede na zmogljivost potreb transformatorja in uporabnikov. Če je zmogljivost majhna in je povpraševanje majhno, je mogoče nastaviti manj poti; Če je zmogljivost velika in je povpraševanje veliko, je mogoče nastaviti več poti. Lahko ga postavite tudi v obliki delovanja koridorja.
