Ker postajajo omrežja za distribucijo električne energije vse bolj zapletena, komunalne službe in industrijski objekti potrebujejo opremo, ki zagotavlja izjemno zanesljivost, varnost, kompaktnost in delovanje brez vzdrževanja. TheSrednjenapetostna SF6, popolnoma izolirana, zaprta glavna enota z električnim obročem, kompaktna stikalna napravase je izkazal kot vodilna rešitev za sodobne srednjenapetostne distribucijske sisteme zaradi svoje vrhunske izolacijske učinkovitosti, varovanja okolja, varnosti delovanja in dolge življenjske dobe.
Lugao Powerzagotavlja napredneSrednjenapetostna SF6, popolnoma izolirana, zaprta glavna enota z električnim obročem, kompaktna stikalna napravarešitve, zasnovane za mestne transformatorske postaje, industrijske obrate, projekte obnovljive energije, komercialne komplekse in komunalna distribucijska omrežja. Ti kompaktni sistemi stikalnih naprav pomagajo izboljšati zanesljivost napajanja, hkrati pa zmanjšajo prostor za namestitev in stroške vzdrževanja.
V tem članku raziskujemo, kako delujejo obročne glavne enote z SF6 izolacijo, njihove prednosti, tehnične lastnosti, aplikacije, izbirna merila in zakaj so postale bistveni sestavni del sodobne električne infrastrukture.

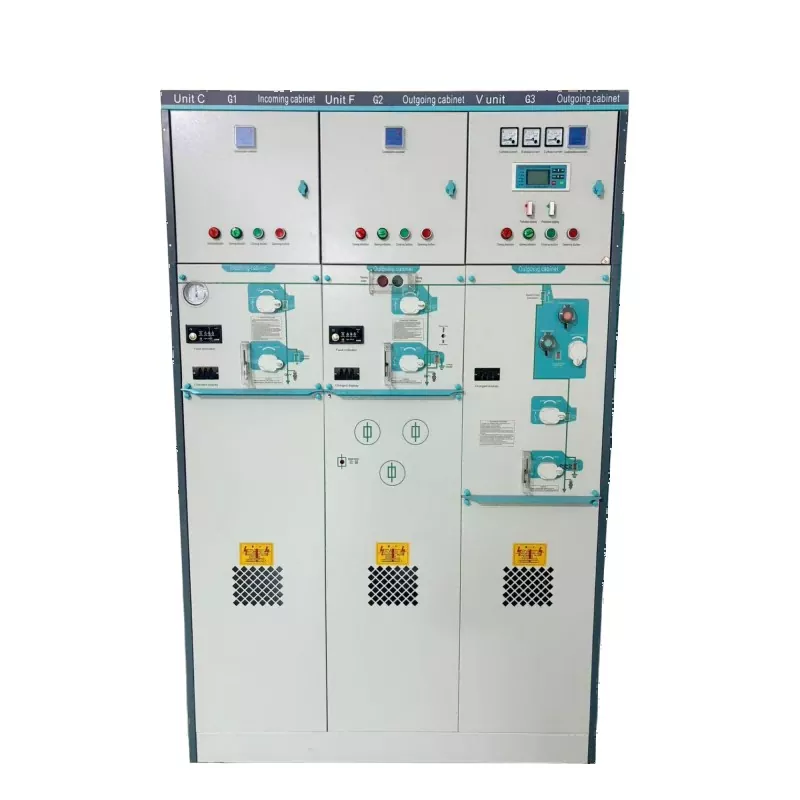

Kompaktna stikalna naprava srednjenapetostne SF6 popolnoma izolirane glavne enote z zaprtim električnim obročem je tovarniško sestavljena srednjenapetostna distribucijska naprava, zasnovana za varno krmiljenje, zaščito in izolacijo električnih tokokrogov v omrežjih za distribucijo električne energije.
Sistem uporablja plin žveplov heksafluorid (SF6) kot izolacijski medij in medij za dušenje obloka. Vse komponente pod napetostjo so zaprte v zaprtem rezervoarju iz nerjavečega jekla, ki ščiti notranjo opremo pred vlago, prahom, onesnaženjem, solnim pršenjem in drugimi okoljskimi onesnaževalci.
Glavne enote Ring (RMU) so široko uporabljene v:
Srednjenapetostna SF6, popolnoma izolirana, zaprta glavna enota z električnim obročem, kompaktna stikalna napravasistemi zagotavljajo zelo zanesljivo distribucijo električne energije, hkrati pa znatno zmanjšajo odtis namestitve.
Načelo delovanja RMU, izoliranega s SF6, se vrti okoli vzdrževanja neprekinjene distribucije električne energije, hkrati pa omogoča izolacijo napak in zaščito tokokroga.
V normalnih delovnih pogojih električna energija teče skozi med seboj povezane napajalnike, ki so razporejeni v obročasto konfiguracijo. Če pride do napake v enem odseku, lahko stikalna naprava hitro izolira okvarjeni segment, hkrati pa ohrani napajanje neprizadetih odsekov.
Zaprta plinska komora SF6 opravlja dve kritični funkciji:
Ta zasnova dramatično poveča zanesljivost delovanja in varnost osebja.
Sodoben popolnoma izoliran RMU je običajno sestavljen iz več integriranih komponent:
| Komponenta | funkcija |
|---|---|
| Stikalo za izklop obremenitve | Izvaja preklopne operacije v pogojih obremenitve |
| Odklopnik | Zagotavlja prekinitev napak in zaščito |
| Rezervoar za plin SF6 | Zagotavlja izolacijo in gašenje obloka |
| Sistem zbiralk | Prenaša moč med predelki |
| Predelki za kable | Povežite dohodne in odhodne podajalnike |
| Zaščitni releji | Zaznajte nenormalne pogoje delovanja |
| Ozemljitveno stikalo | Zagotavlja varno vzdrževanje |
| Krmilna enota | Omogoča lokalno in oddaljeno delovanje |
Te komponente skupaj tvorijo kompaktno, a visoko učinkovito distribucijsko rešitev srednje napetosti.
Zaprta zasnova preprečuje, da bi onesnaženje okolja vplivalo na kritične električne komponente. Posledično ostane zmogljivost opreme stabilna tudi v težkih pogojih delovanja.
V primerjavi s tradicionalnimi stikalnimi sistemi SF6 RMU-ji zahtevajo bistveno manj prostora za namestitev, zaradi česar so idealni za gosto poseljena mestna območja.
Popolnoma zaprti deli pod napetostjo odpravljajo nevarnost nenamernega dotika in izboljšujejo varnost uporabnika.
Ker so vse primarne komponente zaprte v plinsko izoliranem ohišju, so intervali vzdrževanja močno skrajšani.
Plin SF6 ima odlične izolacijske lastnosti, ki omogočajo kompaktno zasnovo opreme brez žrtvovanja električne zmogljivosti.
Kakovostni RMU lahko zanesljivo delujejo več kot 30 let pod ustreznimi pogoji.
Zaprta zasnova rezervoarja učinkovito ščiti opremo pred:
Čeprav se specifikacije razlikujejo glede na zahteve projekta, naslednja tabela predstavlja običajne parametre, ki jih najdemo v sodobnih obročnih glavnih enotah SF6.
| Parameter | Tipična vrednost |
|---|---|
| Nazivna napetost | 12kV / 24kV / 36kV |
| Nazivna frekvenca | 50Hz / 60Hz |
| Nazivni tok | 630A - 1250A |
| Prekinitveni tok kratkega stika | 20kA - 31,5kA |
| Srednja izolacija | Plin SF6 |
| Stopnja zaščite | IP67 ali višji |
| Mehansko življenje | 5.000 - 10.000 operacij |
| Delovna temperatura | -40°C do +55°C |
Vsestranskost kompaktnih stikalnih naprav srednje napetosti SF6 s popolnoma izoliranim zaprtim električnim obročem glavne enote je primerna za številne industrije.
Občinska komunalna podjetja se zanašajo na RMU-je za izboljšanje zanesljivosti omrežja ob zmanjšanju rabe zemljišč.
Proizvodni obrati potrebujejo stabilno distribucijo električne energije, da preprečijo prekinitve proizvodnje.
Sončne elektrarne in vetrne elektrarne uporabljajo RMU za povezavo proizvodnih sredstev s srednjenapetostnimi omrežji.
Nakupovalni centri, pisarniške stolpnice in kompleksi mešane rabe imajo koristi od kompaktnih instalacij stikalnih naprav.
Železnice, letališča, pristanišča in podzemni sistemi zahtevajo zelo zanesljivo distribucijo srednje napetosti.
Objekti, ki so kritični za misijo, so odvisni od neprekinjenega napajanja, zaradi česar so RMU idealna izbira.
| Funkcija | SF6 RMU | Zračno izolirane stikalne naprave |
|---|---|---|
| Prostor za namestitev | Zelo kompakten | Velik odtis |
| Odpornost na okolje | Odlično | Zmerno |
| Pogostost vzdrževanja | Nizka | višje |
| Varnost delovanja | visoko | Zmerno |
| Zanesljivost | Odlično | Dobro |
| Pričakovana življenjska doba | 30+ let | 20-25 let |
| Primernost za težka okolja | Izjemno | Omejeno |
Za projekte, pri katerih so prednostne naloge zanesljivost, varnost in optimizacija prostora, RMU-ji, izolirani s SF6, pogosto zagotavljajo vrhunsko dolgoročno vrednost.
Izbira prave konfiguracije stikalne naprave zahteva oceno več pomembnih dejavnikov.
Izberite sistem, ki ustreza delovni napetosti distribucijskega omrežja.
Zagotovite, da lahko RMU prenese trenutno povpraševanje in prihodnjo rast obremenitve.
Preverite, ali ocene kratkega stika ustrezajo lokalnim zahtevam.
Ocenite vlažnost, temperaturo, nadmorsko višino in stopnje onesnaženosti.
Razmislite o zahtevah glede oddaljenega nadzora in integracije pametnega omrežja.
Zagotovite namestitev za prihodnost z izbiro modularnih konfiguracij, kadar je to mogoče.
Globalni sektor električne infrastrukture se hitro razvija v smeri pametnejših in bolj odpornih distribucijskih omrežij.
Nastajajoči trendi vključujejo:
Proizvajalci, kot je Lugao Power, še naprej vlagajo v inovativne tehnologije stikalnih naprav za podporo električnih sistemov naslednje generacije po vsem svetu.
Glavna enota obroča SF6 je zasnovana za varno distribucijo, nadzor in zaščito srednjenapetostnih električnih omrežij, hkrati pa zagotavlja zanesljivo neprekinjeno napajanje.
Plin SF6 ponuja odlično izolacijsko trdnost in zmožnosti gašenja obloka, kar omogoča kompaktne in zelo zanesljive zasnove stikalnih naprav.
Visokokakovostni RMU-ji pogosto dosežejo življenjsko dobo, ki presega 30 let, če so pravilno nameščeni in upravljani.
ja Njihova zaprta konstrukcija jih naredi zelo odporne na vremenske vplive, vlago, prah in onesnaženje.
Vsekakor. Sodobni RMU podpirajo nadzor na daljavo, avtomatizacijo, komunikacijske protokole in funkcije inteligentnega upravljanja omrežja.
Komunalna podjetja, industrijski objekti, projekti obnovljivih virov energije, transportni sistemi, komercialne zgradbe in podatkovni centri široko uporabljajo te rešitve za stikalne naprave.
Naraščajoče povpraševanje po zanesljivi, kompaktni in vzdrževalno učinkoviti električni infrastrukturi še naprej spodbuja uporaboSrednjenapetostna SF6, popolnoma izolirana, zaprta glavna enota z električnim obročem, kompaktna stikalna naprava. Zaradi njegove popolnoma zaprte zasnove, izjemnih izolacijskih lastnosti, varnosti delovanja in prilagodljivosti različnim aplikacijam je ena najučinkovitejših rešitev za sodobna srednjenapetostna distribucijska omrežja.
Ne glede na to, ali so ti napredni RMU nameščeni v podpostajah, industrijskih objektih, projektih obnovljivih virov energije, komercialnem razvoju ali aplikacijah pametnih omrežij, pomagajo izboljšati zanesljivost sistema, hkrati pa zmanjšajo stroške življenjskega cikla in zahteve glede prostora za namestitev.
Iščete zanesljivo rešitev kompaktne stikalne naprave srednje napetosti SF6 s popolnoma izolirano zaprto glavno enoto z električnim obročem za vaš naslednji projekt?Inženirska ekipa priLugao Powervam je pripravljen pomagati pri izbiri idealne konfiguracije glede na vaš nivo napetosti, omrežne zahteve, okoljske pogoje in prihodnje načrte širitve.Kontaktirajte nasdanes, da se pogovorite o potrebah vašega projekta, prejmete strokovno tehnično vodenje in pridobite prilagojeno rešitev, ki zagotavlja dolgoročno učinkovitost, varnost in vrednost.
