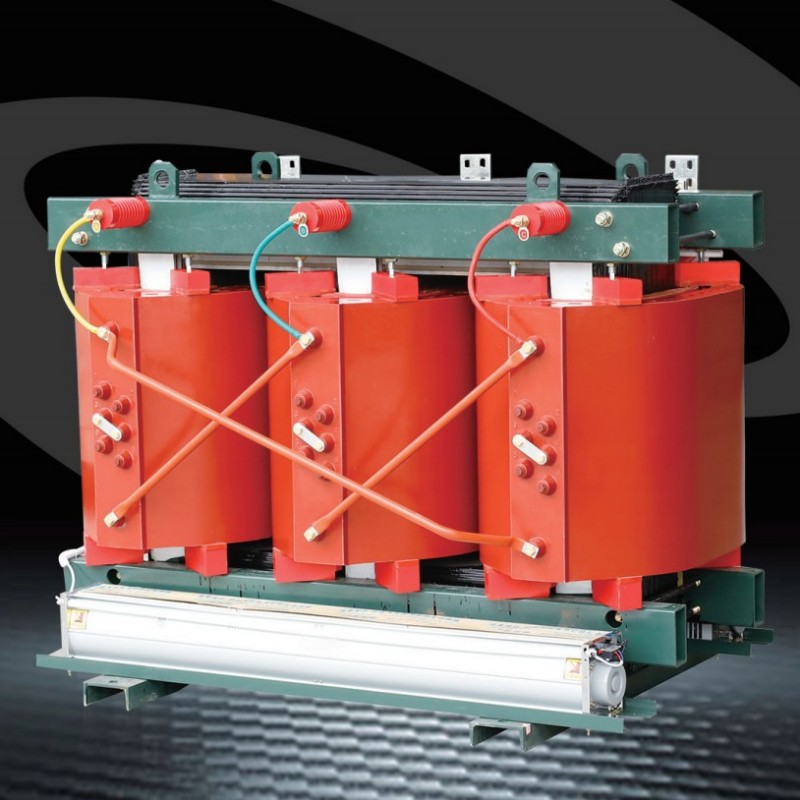

Obsežen vodnik za SC (b) 13--20-10kV Transformatorji suhega tipa v liti

Za razliko od tradicionalniholjno, ki so bili imperformatorji, SC (b) 13–20-10kV V litem transformatorju suhega transformatorja se uporablja tehnologija Epoxy Stil Liting, da na novo opredeli standarde učinkovitosti, zaradi česar je nepogrešljiva izbira za kritično infrastrukturo in urbane nastavitve.

Podrobnejši pogled na model: SC (b) 13--20-10kV

Preden raziskujemo njegove funkcije, dekodiramo ime modela:

S: Predstavlja trifazni transformator ("S" pomeni "trifazno" v kitajščini).

C: Označuje izolacijo smole, ključno tehnologijo, ki zagotavlja požarno varnost in trajnost.

(B): označuje tuljavo z nizkonapeto folijo, oblikovalsko izbiro, ki rešuje skupne težave v tradicionalnih žičnih tuljavah.

13: Oblikovalna serijska številka, ki odraža napredne inženirske iteracije za izboljšano učinkovitost.

: Nazivna zmogljivost sega od 50 kVA do 3150 kVA.

20-10kV: Visoka napetost stranske napetosti.

Kakšni so pogoji obratovanja za SC (b) 13--20-10kV transformatorje suhe smole?

● Namestitvena nadmorska višina: ne presega 1000 m nadmorske višine;

● Napajalna napetostna valovna oblika: podobno kot sinusni val;

● Simetrija večfazne napajalne napetosti: napajalne napetosti, povezane z večfaznim transformatorjem, morajo biti približno simetrične;

● Temperatura okolice: najvišja temperatura zraka +40 ° C; Največja dnevna povprečna temperatura +30 ° C; Največja letna povprečna temperatura +20 ° C; Najmanjša temperatura zraka -25 ° C (velja za notranje transformatorje).

Kaj naredi transformatorje v litijo suhega tipa posebne?

● Jedro

1. Jedro je izdelano iz hladno valjanih silicijevih jeklenih listov z visoko magnetno prepustnostjo, odlično orientacijo zrnja in 45 ° popolnoma nagnjenih stopnic. Jedro uporablja posebno strukturo vlečne plošče iz kvadratne cevi, z jedrnimi nogami, vezanimi z izolacijskim trakom. Jedra površina je prevlečena s posebno smolo, da se prepreči vlaga in rje, kar učinkovito zmanjšuje izgube brez obremenitve, tok brez obremenitve in hrup jedra.

2.Safe, retardant plamena in brez onesnaževanja, lahko ga namestite neposredno v center za obremenitev.

3. Brez vzdrževanja, enostaven za namestitev in nizki skupni obratovalni stroški.

4. Visoka odpornost na vlago omogoča normalno delovanje pri 100% vlažnosti in jo lahko vrnete v delovanje po izpadu brez predhodnega sušenja.

5. Zagotovljene so izgube, nizke delne izcedek, nizki hrup in močno odvajanje toplote. Opremljen s celovitim sistemom za krmiljenje temperature, zagotavlja zanesljivo zagotovilo za varno delovanje transformatorjev. Velika zanesljivost. Na podlagi operativnih študij izdelkov, ki že delujejo, so kazalniki zanesljivosti izdelka dosegli mednarodne strokovne standarde.

● Folijska tuljava

Navijanje z nizko napetostjo uporablja en kos bakrene folije, skupaj z izolacijo razreda F, najeto na namenskem navijalnem stroju z nizkonapeto folijo. Folijske tuljave učinkovito obravnavajo izrazita vprašanja visokega stresa v kratkem stiku, neravnovesja ampere, slabega odvajanja toplote, napak na kotu vijugaste vijake in nestabilne ročne kakovosti varjenja, povezane z nizkonapetostnimi, visokonapetostnimi žičnimi izdelki. Naše podjetje uporablja tudi lončenje smole in ozdravitev, da ustvari zaključek, odporen proti vlagi in madežem.

● Naprava za nadzor temperature

Transformator uporablja signalni termometer serije BWDK. Temperaturni senzor je vgrajen v zgornjo polovico nizkonapetostne tuljave, samodejno zazna in prikazuje stopnjo vlažnosti obratovanja vsake od treh faz. Odlikuje ga tudi prekomerni temperaturni alarm in funkcije spopadanja.

● Pretvorba napetosti

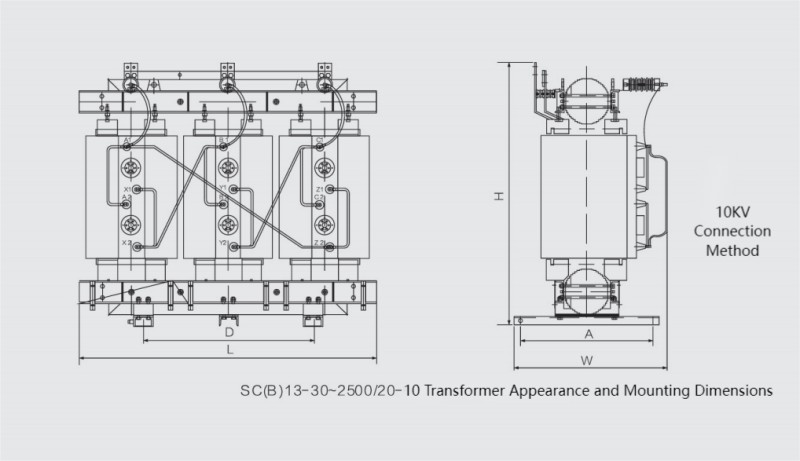

Priključek omogoča pretvorbo napetosti med 10kV in 20kV v različnih položajih, pri čemer izpolnjuje zahteve 10kV in 20kV sistemov.

Kdo potrebuje ta transformator?

Varnost ni mogoče pogajati v elektroenergetskih sistemih, zlasti na območjih z visokim tveganjem ali naseljenimi. Transformator SC (b) 13–20-10kV je v tem pogledu zgrajen tako, da se odlikuje z značilnostmi, ki obravnavajo nevarnosti požara, vlago in operativno stabilnost. Epoksidna smola brez onesnaževanja, ki ne onesnažuje, je transformatorska izolacijska gradiva, ki je sama po sebi retardant. Ne sprošča strupenih plinov, ko so izpostavljeni visokim temperaturam in lahko prenese kratkotrajno pregrevanje, ne da bi se zavzeli. Zaradi tega je transformator idealen za požarno občutljive lokacije, kot so:

● Podzemni prostori: podzemne železnice, mine in predori.

● Javne zgradbe: šole, bolnišnice in trgovski centri.

● Kritične zmogljivosti: elektrarne, naftna polja in visoke stavbe.

Za razliko odoljno, ki so bili imperformatorji, Ni nevarnosti, da bi onesnaženje tal ali vode puščale - poravnave s sodobnimi okoljskimi standardi.

Tehnične specifikacije: številke, ki stojijo za uspešnostjo

Da bi razumeli vsestranskost transformatorja, si oglejmo njegove ključne tehnične parametre:
