Povzetek članka
Izbiravisokonapetostne stikalne napravene gre samo za ujemanje napetostnih ravni. Za mnoge lastnike projektov, izvajalce električnih del, vodje obratov in nabavne ekipe je resnična skrb, ali lahko oprema zmanjša tveganje izpada, poenostavi inšpekcijo, zaščiti operaterje in se prilagodi pogojem na lokaciji, ne da bi povzročila dolgoročne težave pri vzdrževanju. Ta članek pojasnjuje, kako oceniti visokonapetostno stikalno opremo s praktičnega vidika projekta, vključno z vrsto izolacije, varnostno zasnovo, uporabniškim okoljem, načrtovanjem vzdrževanja, prilagajanjem in podporo dobavitelja. Razpravlja tudi o tem, kakoLugao Power Co., Ltdlahko podpira industrijske, komunalne, infrastrukturne in komercialne projekte distribucije električne energije z zanesljivimi rešitvami stikalnih naprav.
Kazalo
- Oris bloga
- Zakaj se kupci trudijo pri izbiri visokonapetostnih stikalnih naprav?
- Kakšno vlogo ima visokonapetostna stikalna naprava v elektroenergetskem sistemu?
- Kateri tip visokonapetostne stikalne opreme ustreza različnim pogojem na lokaciji?
- Katere tehnične lastnosti naj kupci preverijo pred naročilom?
- Kako lahko zasnova stikalnih naprav izboljša varnost operaterja?
- Kako naj potrebe po vzdrževanju vplivajo na odločitev o nakupu?
- Kje se pogosto uporabljajo visokonapetostne stikalne naprave?
- Zakaj je zmogljivost dobavitelja tako pomembna?
- Kontrolni seznam kupcev
- pogosta vprašanja
- Zaključek
Oris bloga
- Prepoznajte resnične nakupovalne točke za projekte visokonapetostnih stikalnih naprav.
- Pojasnite osnovno funkcijo stikalnih naprav pri zaščiti, krmiljenju, izolaciji in distribuciji električne energije.
- Primerjajte možnosti zračno izoliranih, plinsko izoliranih, vakuumskih in kovinsko zaprtih stikalnih naprav.
- Pokažite, katere tehnične specifikacije je treba pregledati pred javnim naročilom.
- Razpravljajte o varnostnih mehanizmih, ki zmanjšujejo operativno tveganje.
- Zagotovite praktično perspektivo vzdrževanja in pregledov.
- Navedite običajne scenarije uporabe v industrijskih in infrastrukturnih sektorjih.
- Ponudite kupcu prijazen kontrolni seznam za lažjo komunikacijo s proizvajalci.
Zakaj se kupci trudijo pri izbiri visokonapetostnih stikalnih naprav?
Visokonapetostna stikalna naprava je od zunaj videti preprosta: omarica, odklopnik, zaščitni sistem, vodila, izolacijski deli in krmilne komponente. Pri resničnem nabavnem delu pa je odločitev le redko preprosta. Kupec morda pozna zahtevano raven napetosti, vendar še vedno ni prepričan o zmogljivosti kratkega stika, vrsti izolacije, razporeditvi vhodnega in odhodnega napajalnika, relejni zaščiti, logiki zaklepanja, prostoru za namestitev ali prihodnji širitvi.
Težava postane večja, ko se projekt nahaja v težkem okolju. Sistem za distribucijo električne energije na obalnem območju se lahko sooči s slano meglo in vlago. Rudniško mesto je lahko izpostavljeno prahu in vibracijam. Mestna transformatorska postaja ima lahko omejen prostor za namestitev. Tovarna bo morda potrebovala hitro namestitev, ker so izpadi proizvodnje dragi. Ti pogoji neposredno vplivajo na to, katera zasnova visokonapetostne stikalne naprave je primerna.
Številne stranke skrbijo tudi skriti stroški. Najcenejša omara v fazi nakupa lahko pozneje postane draga, če zahteva pogosto vzdrževanje, zapletene nadomestne dele ali težko odpravljanje težav. Zanesljiva visokonapetostna stikalna rešitev ne sme prestati le primerjave ponudb. Prav tako naj bi olajšal delovanje, pregledovanje, popravilo in širitev celotnega elektroenergetskega sistema.
Kakšno vlogo ima visokonapetostna stikalna naprava v elektroenergetskem sistemu?
Visokonapetostne stikalne naprave se uporabljajo za nadzor, zaščito, izolacijo in distribucijo električne energije v srednje in visokonapetostnih omrežjih. Pomaga pri povezovanju ali odklopu tokokrogov, prekini tokove napake, izolira opremo za vzdrževanje in ohranja stabilno distribucijo električne energije v normalnih in neobičajnih pogojih.
V praksi stikalne naprave delujejo kot center za nadzor prometa v elektroenergetskem sistemu. Ko tok teče normalno, omogoča nemoteno delovanje sistema. Ko pride do napake, kot je kratek stik, preobremenitev, okvara izolacije ali okvara opreme, se mora stikalna naprava hitro odzvati in ločiti okvarjeni del od zdravega dela omrežja.
Brez zanesljive visokonapetostne stikalne naprave se lahko ena napaka razširi po sistemu in poškoduje transformatorje, kable, motorje, generatorje in nadaljnjo opremo. Zato stranke v tovarnah, transformatorskih postajah, projektih obnovljivih virov energije, poslovnih zgradbah in infrastrukturnih projektih pogosto obravnavajo izbiro stikalne opreme kot dolgoročno varnostno odločitev in ne kot preprost nakup omar.
Kateri tip visokonapetostne stikalne opreme ustreza različnim pogojem na lokaciji?
Pravi tip stikalne naprave je odvisen od nivoja napetosti projekta, okolja namestitve, omejitve prostora, zmogljivosti vzdrževanja, proračuna in zahtev glede zanesljivosti. Naslednja tabela ponuja praktično primerjavo za kupce, ki še tehtajo različne možnosti.
| Tip stikalne naprave | Glavna prednost | Primerni projekti | Skrb kupca reši |
|---|---|---|---|

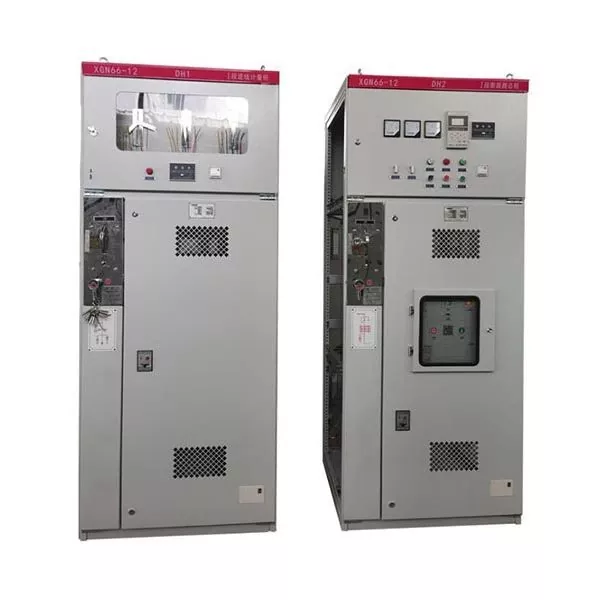

| Zračno izolirane stikalne naprave | Enostavna struktura, pregleden dostop, stroškovno učinkovit dizajn | Industrijski obrati, pomožni prostori, zunanje razdelilne postaje z dovolj prostora | Pomaga nadzorovati začetno naložbo, hkrati pa ohranja preprosto vzdrževanje |
| S plinom izolirane stikalne naprave | Kompaktna postavitev, zaprta struktura, močna okoljska prilagodljivost | Mestne postaje, obalni projekti, podzemne postaje, prostorsko omejena mesta | Zmanjša uporabo zemlje in izboljša zanesljivost v težkih okoljih |
| Stikalna naprava vakuumskega odklopnika | Zanesljiva zmogljivost prekinitev in nižja zahteva po vzdrževanju | Tovarne, distribucijska omrežja, komercialni objekti, postaje za obnovljivo energijo | Podpira pogosto delovanje in stabilno delovanje zaščite |
| Stikalne naprave v kovinskem ohišju | Boljša ločitev predelkov in varnejša notranja struktura | Prostori za distribucijo električne energije, industrijski nadzorni centri, infrastrukturni sistemi | Izboljša varnost osebja in zmanjša tveganje nenamernega stika |
Dober proizvajalec ne bi smel vsiliti enega standardnega modela v vsak projekt. Na primer, prostoren industrijski obrat ima lahko prednost z zračno izolirano stikalno napravo, ker jo je lažje pregledati in jo je ekonomično konfigurirati. Podpostaja v središču mesta morda potrebuje plinsko izolirano opremo, ker je zemljišče drago in območje namestitve ozko. Proizvodna linija s pogostimi preklapljanji lahko posveti več pozornosti mehanizmu odklopnika, življenjski dobi in dostopnosti vzdrževanja.
Lugao Power Co., Ltd ponuja rešitve za visokonapetostne stikalne naprave za različne projektne pogoje, s čimer strankam pomaga izbrati konfiguracije na podlagi dejanskih operativnih potreb, namesto da bi se zanašale samo na kataloške opise.
Katere tehnične lastnosti naj kupci preverijo pred naročilom?
Pred oddajo naročila morajo kupci potrditi več kot nazivno napetost. Ustrezen pregled specifikacij lahko prepreči zamude pri namestitvi, neusklajenost zaščite ali kasnejše težave pri delovanju. Naslednje točke so še posebej pomembne med tehnično komunikacijo.
- Nazivna napetost in stopnja izolacije:Izbrana stikalna naprava mora ustrezati sistemski napetosti in prenesti pričakovane električne obremenitve.
- Nazivni tok:Omara mora podpirati neprekinjeno delovanje brez pregrevanja v pogojih dejanske obremenitve.
- Prekinitvena zmogljivost kratkega stika:Odklopnik mora varno prekiniti okvarjeni tok znotraj zahtevanih sistemskih omejitev.
- Razporeditev zbiralke:Zasnova zbiralke mora podpirati zanesljivo povezavo, odvajanje toplote in prihodnjo razširitev.
- Konfiguracija zaščitnega releja:Zaščitne funkcije se morajo ujemati z zahtevami transformatorja, podajalnika, motorja ali vhodnega voda.
- Zaklepni sistem:Mehanske in električne zapore naj pomagajo preprečiti nepravilno delovanje.
- Stopnja zaščite omare:Ohišje mora ustrezati notranjim, zunanjim, prašnim, vlažnim ali korozivnim okoljem.
- Spremljanje in komunikacija:Za sodobne transformatorske postaje bo morda potrebna združljivost z daljinskim nadzorom ali sistemi SCADA.
- Risbe in dokumentacija:Jasni diagrami ožičenja, risbe temeljev, sekundarne sheme in poročila o preskusih lahko zmanjšajo negotovost projekta.
Najboljši čas za reševanje tehničnih podrobnosti je pred začetkom proizvodnje. Ko so omarice izdelane, lahko sprememba postavitve podajalnika, sekundarnega ožičenja, smeri vnosa kabla ali konfiguracije zaščite poveča stroške in zakasni dostavo. Kupci bi morali čim prej zagotoviti enočrtni diagram, napetostni nivo projekta, informacije o obremenitvi, okolju na mestu, načinu namestitve in veljavnih standardih.
Kako lahko zasnova stikalnih naprav izboljša varnost operaterja?
Varnost je eden najmočnejših razlogov za izbiro skrbno izdelanih visokonapetostnih stikalnih naprav. Operaterji bodo morda morali pregledati, preklopiti, preizkusiti in vzdrževati električno opremo v zahtevnih pogojih. Slaba zasnova jih lahko izpostavi električnemu udaru, obloku, napačnemu delovanju ali mehanski okvari.
Varnejša zasnova stikalne naprave običajno vključuje jasno ločitev predelkov, zanesljivo ozemljitev, vidno indikacijo položaja, zapore vrat, zapore položaja odklopnika, indikacijo napetosti pod napetostjo, kanale za razbremenitev tlaka in močno strukturo omare. Te lastnosti niso dekorativne. Zgrajeni so tako, da zmanjšajo možnost človeške napake in omejijo škodo, če pride do okvare.
Za mnoge stranke najdragocenejša varnostna funkcija ni ena sama naprava, ampak kombinacija konstrukcijske logike. Ko so odklopnik, ozemljitveno stikalo, mehanizem vrat in krmilni sistem pravilno usklajeni, je manj verjetno, da bodo operaterji izvedli nevarno dejanje v napačnem zaporedju. To je še posebej pomembno na lokacijah, kjer si lahko več skupin deli odgovornost za delovanje in vzdrževanje.
Kako naj potrebe po vzdrževanju vplivajo na odločitev o nakupu?
O vzdrževanju je treba razmišljati že pred nakupom, ne po prvi okvari. Dobro zasnovana visokonapetostna stikalna omara bi morala tehnikom omogočati pregledovanje kritičnih delov z razumnim dostopom, prepoznavanje nenormalnega segrevanja ali obrabe in zamenjavo komponent brez nepotrebnega razstavljanja.
Pogosti pomisleki pri vzdrževanju vključujejo stanje mehanizma odklopnika, obrabo kontaktov, čistočo izolacije, tesnost povezave zbiralke, kontinuiteto ozemljitve, funkcijo releja, status sekundarne napeljave, delovanje grelnika, nadzor kondenzacije in tesnjenje omarice. Na prašnih, vlažnih ali visoko nadmorskih mestih bo morda treba prilagoditi pogostost pregledov in izbiro komponent.
| Postavka za vzdrževanje | Kaj preveriti | Zakaj je pomembno |
|---|---|---|
| Mehanizem odklopnika | Učinkovitost delovanja, mazanje, zapiranje in odpiranje | Zagotavlja hitro in zanesljivo prekinitev napake |
| Kontakti in vodila | Oksidacija, ohlapnost, razbarvanje, sledi pregrevanja | Zmanjša upor, kopičenje toplote in tveganje za okvaro povezave |
| Izolacijske komponente | Prah, vlaga, razpoke, sledi sledi | Preprečuje razpad izolacije in preboj |
| Sistem ozemljitve | Prekinjenost, tesnost povezave, stanje ozemljitvenega stikala | Ščiti osebje in opremo med napakami in vzdrževanjem |
| Zaščitni rele | Nastavitve, zapisi alarmov, logika potovanja, status komunikacije | Pomaga sistemu, da se pravilno odzove na nenormalne električne razmere |
Kupci bi morali vprašati, ali lahko dobavitelj zagotovi priročnike za uporabo, navodila za vzdrževanje, zapise o preskusih, navodila za rezervne dele in tehnično podporo. Ti materiali pomagajo uporabniški inženirski ekipi upravljati opremo skozi celotno življenjsko dobo.
Kje se pogosto uporabljajo visokonapetostne stikalne naprave?
Visokonapetostne stikalne naprave se pogosto uporabljajo povsod, kjer je treba električno energijo razdeliti varno in zanesljivo. Specifična konfiguracija se spreminja glede na panogo, vendar cilj ostaja enak: zaščititi sistem, skrajšati čas izpadov in podpreti stabilno dobavo energije.
- Elektrarne:Uporablja se za izhod generatorja, pomožne sisteme napajanja in nadzor povezave z omrežjem.
- Prenosne in razdelilne postaje:Podpira dohodne linije, odhodne napajalnike, zaščito transformatorja in preklapljanje omrežja.
- Proizvodni obrati:Pomaga ohranjati stabilno napajanje proizvodnih linij, motorjev, kompresorjev, peči in velikih električnih obremenitev.
- Petrokemični in rudarski projekti:Zagotavlja zaščito v zahtevnih industrijskih okoljih, kjer so izpadi lahko dragi.
- Komercialni kompleksi:Podpira trgovska središča, poslovne stolpnice, bolnišnice, podatkovne centre in velike javne zgradbe.
- Projekti obnovljivih virov energije:Uporablja se v sončnih elektrarnah, vetrnih elektrarnah in sistemih za povezovanje omrežij za shranjevanje energije.
- Infrastrukturni projekti:Uporablja se v železniškem prometu, na letališčih, čistilnih napravah, pristaniščih in občinskih energetskih sistemih.
Vsaka aplikacija ima različne prioritete. Bolnišnica morda najbolj skrbi za kontinuiteto in usklajevanje rezervne moči. Jeklarna se lahko osredotoči na stabilnost visoke obremenitve in robustno strukturo opreme. Solarni projekt bo morda potreboval kompaktno postavitev in združljivost z omrežno povezavo. Dobra rešitev za visokonapetostno stikalno napravo bi morala odražati te razlike, namesto da bi vse projekte obravnavala kot enake.
Zakaj je zmogljivost dobavitelja tako pomembna?
Visokonapetostne stikalne naprave niso izdelek, pri katerem bi morali kupci soditi le po videzu omarice. Zmogljivost dobavitelja vpliva na natančnost zasnove, kakovost izdelave, zanesljivost testiranja, koordinacijo dostave, izvozno pakiranje, dokumentacijo in poprodajno podporo.
Sposoben dobavitelj bi moral razumeti tako električne zahteve kot pritisk izvedbe projekta. Ko kupec pošlje tehnične risbe ali enočrtni diagram, bi morala biti inženirska ekipa sposobna pregledati razporeditev podajalnika, predlagati ustrezno strukturo omare, potrditi zaščitne funkcije in identificirati nejasne podrobnosti pred proizvodnjo.
Lugao Power Co., Ltd služi strankam, ki potrebujejo praktično visokonapetostno opremo za distribucijo električne energije za industrijske, komercialne, komunalne in infrastrukturne projekte. Podpora podjetja lahko vključuje izbiro izdelka, komunikacijo z risbami, konfiguracijo po meri, proizvodnjo, testiranje in pripravo pošiljke. Za mednarodne kupce je ta vrsta podpore še posebej uporabna, saj lahko nejasne specifikacije povzročijo drage zamude po prihodu opreme na lokacijo.
Kupci naj bodo pozorni tudi na testiranje. Rutinski testi, pregledi mehanskega delovanja, preskusi izolacije, pregled sekundarnega ožičenja in končna kontrola kakovosti pomagajo zmanjšati negotovost. Tudi ko je urnik projekta natrpan, testiranja ne bi smeli obravnavati kot formalnost. Omarica, ki odpove po vključitvi pod napetost, lahko stane veliko več kot čas, prihranjen s hitrim pregledom.
Kontrolni seznam kupcev
Preden zahtevajo ponudbo za visokonapetostne stikalne naprave, lahko kupci pripravijo naslednje informacije. Bolj ko so podatki popolni, bolj natančna bosta tehnični predlog in cena.
- Nazivna napetost in sistemska frekvenca
- Nazivni tok za vhodne in odhodne napajalnike
- Zahtevana raven toka kratkega stika in trajanje
- Enočrtni diagram ali seznam podajalnikov
- Stanje notranje ali zunanje namestitve
- Podrobnosti o temperaturi okolice, vlažnosti, nadmorski višini, prahu ali jedkem okolju
- Smer vhoda kabla in omejitev prostora za namestitev
- Zahtevana znamka ali funkcija zaščitnega releja
- Komunikacijski protokol ali zahteva za daljinsko spremljanje
- Veljavni standardi in pričakovanja glede certificiranja
- Zahteve glede rezervnih delov, dokumentacije in poprodajne podpore
- Razpored dostave projekta in zahteve glede pakiranja
Majhna podrobnost lahko spremeni končno zasnovo. Na primer, spodnji kabelski vhod in zadnji kabelski vhod lahko zahtevata drugačno razporeditev omar. Mesto na visoki nadmorski višini bo morda zahtevalo posebno pozornost glede izolacije. Vlažna lokacija projekta bo morda potrebovala grelnike ali zasnovo proti kondenzaciji. Zgodnje posredovanje teh podrobnosti pomaga proizvajalcu zagotoviti ustreznejšo rešitev.
pogosta vprašanja
V1: Katere informacije so potrebne za izbiro visokonapetostne stikalne naprave?
Kupci morajo zagotoviti nazivno napetost, nazivni tok, raven kratkega stika, enočrtni diagram, količino podajalnika, okolje namestitve, smer vnosa kabla, zahteve glede zaščite in vse želene standarde. Te podrobnosti dobavitelju pomagajo oblikovati primerno konfiguracijo omare.
V2: Ali so stikalne naprave z zračno izolacijo boljše od stikalnih naprav s plinsko izolacijo?
Nobena vrsta ni vedno boljša. Zračno izolirane stikalne naprave je običajno lažje pregledovati in so stroškovno učinkovitejše, če je dovolj prostora. S plinom izolirane stikalne naprave so bolj kompaktne in primerne za omejen prostor, vlažne, onesnažene ali visoko zanesljive projekte.
V3: Kako lahko visokonapetostne stikalne naprave skrajšajo izpade?
Zanesljive stikalne naprave lahko hitro izolirajo okvarjena vezja, zaščitijo glavno električno opremo in vzdrževalnim ekipam omogočijo delo na določenih odsekih brez zaustavitve celotnega sistema. Dobra dokumentacija in dostopna struktura tudi skrajšata čas odpravljanja težav.
V4: Ali je mogoče visokonapetostne stikalne naprave prilagoditi projektu?
ja Konfiguracijo je pogosto mogoče prilagoditi glede na nivo napetosti, nazivni tok, razporeditev napajalnika, postavitev omare, zaščitni rele, merilni sistem, zasnovo ohišja, komunikacijsko funkcijo in okolje na mestu.
V5: Zakaj je ključavnica pomembna v stikalnih napravah?
Blokada pomaga preprečevati nevarne nepravilne operacije, kot je odpiranje napačnega predelka, upravljanje ozemljitvenega stikala v napačnem položaju ali dostop do delov pod napetostjo. Je pomembna varnostna zasnova za operaterje in vzdrževalno osebje.
V6: Zakaj je Lugao Power Co., Ltd praktična izbira za kupce?
Lugao Power Co., Ltd lahko podpira kupce z izbiro visokonapetostnih stikalnih naprav, komunikacijo po meri oblikovanja, proizvodnjo, testiranjem, dokumentacijo in izvozno usmerjeno koordinacijo projektov. To pomaga zmanjšati tehnično negotovost med nabavo in namestitvijo.
Zaključek
Prava visokonapetostna stikalna naprava bi morala narediti več kot samo izpolnjevanje nazivne napetosti. Ščititi mora ljudi, varovati opremo, podpirati stabilno delovanje, poenostaviti vzdrževanje in ustrezati dejanskemu okolju projekta. Kupci, ki primerjajo samo ceno omarice, lahko spregledajo pomembne dejavnike, kot so zmogljivost kratkega stika, logika prepletanja, zasnova izolacije, dostop za vzdrževanje, relejna zaščita, dokumentacija in inženirska podpora dobavitelja.
Če načrtujete projekt distribucije električne energije in potrebujete visokonapetostno stikalno opremo, ki ustreza vašim pogojem na lokaciji, tehničnim risbam in obratovalnim zahtevam, vam lahko Lugao Power Co., Ltd pomaga pregledati vaše potrebe in ponudi ustrezno rešitev. Danes pošljite svoje podrobnosti o projektu, enočrtni diagram ali zahteve za nakupkontaktirajte nasza razpravo o zanesljivi konfiguraciji stikalne naprave za vaš naslednji projekt.
