Armodstranljive kovinske zaprte stikalne naprave ACima ključno vlogo v srednjenapetostnih sistemih za distribucijo električne energije. Ta napredna stikalna rešitev, oblikovana za varnost, prilagodljivost in učinkovitost delovanja, ima ločene predelke, izvlečne odklopnike in robustno zaščito, odporno na oblok. V tem obsežnem vodniku raziskujemo njegovo strukturo, tehnične parametre, scenarije uporabe, prednosti, zahteve za namestitev, strategije vzdrževanja in smernice za izbiro. Ta članek tudi poudarja, kakoLugao Powerzagotavlja zanesljive, s standardi skladne stikalne sisteme, prilagojene globalnim industrijskim in komunalnim potrebam.

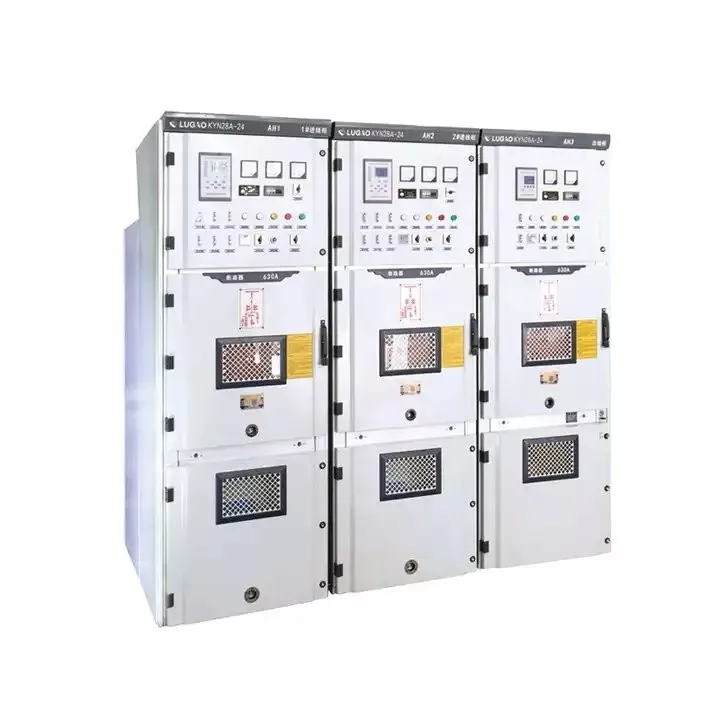

Oklepna odstranljiva AC kovinska zaprta stikalna naprava je vrsta srednjenapetostnega stikalnega sistema, zasnovanega s popolnoma kovinsko prevlečeno strukturo in izvlečnimi (odstranljivimi) funkcionalnimi enotami. Običajno se uporablja v napajalnih sistemih AC 3,6 kV–40,5 kV za sprejem, distribucijo, nadzor in zaščito električne energije.
"Oklepna" struktura pomeni, da so notranji oddelki ločeni z ozemljenimi kovinskimi predelnimi stenami, kar zagotavlja večjo varnost in preprečuje širjenje napak. Funkcija »odstranljiva« ali »izvlečna« se nanaša na enoto odklopnika, ki jo je mogoče varno premikati med servisnim, preskusnim in odklopljenim položajem.
Z naraščajočimi zahtevami po električni varnosti, neprekinjenosti delovanja in inteligentnem upravljanju omrežja tradicionalni stikalni sistemi odprtega tipa ne zadostujejo več. Sodobne transformatorske postaje in industrijski obrati zahtevajo:
Oklepne odstranljive kovinske zaprte stikalne naprave izpolnjujejo te zahteve z integracijo mehanskih sistemov zaklepanja, kovinsko obložene izolacije in izvlečnih odklopnikov.
Standardna oklepna stikalna plošča je sestavljena iz več izoliranih predelkov:
| Prekat | funkcija |
|---|---|
| Oddelek zbiralke | Hiše glavne zbiralke in odcepne zbiralke |
| Predel za odklopnik | Vsebuje izvlečni vakuumski odklopnik |
| Predal za kabel | Priključek za dohodne/odhodne kable |
| Nadzorni prostor | Zaščitni releji, merilniki, krmilne naprave |
Ta oblika omogoča varno vzdrževanje brez popolne zaustavitve sistema.
Več mehanizmov zaklepanja preprečuje nevarne operacije, kot so:
Tipični tehnični parametri vključujejo:
| Parameter | Tipična vrednost |
|---|---|
| Nazivna napetost | 3,6 kV – 40,5 kV |
| Nazivni tok | 630A – 3150A |
| Nazivni prekinitveni tok kratkega stika | 20kA – 40kA |
| Stopnja zaščite | IP4X (ohišje) |
| Standardi | IEC 62271-200 / GB/T 3906 |
Skladnost z mednarodnimi standardi zagotavlja varnost, koordinacijo izolacije in zadrževanje napak obloka.
Tehnologija vakuumskega odklopnika ponuja:
Modularna zasnova plošče omogoča preprosto razširitev sistema za prihodnjo rast obremenitve.
V okoljih z visoko obremenitvijo in visokim okvarnim tokom oklepna odstranljiva stikalna naprava bistveno izboljša stabilnost sistema.
Pravilno vzdrževanje lahko podaljša življenjsko dobo nad 20–30 let v normalnih pogojih delovanja.
Izbira pravilne oklepne odstranljive AC kovinske zaprte stikalne naprave zahteva oceno:
Lugao Powerzagotavlja prilagojene inženirske rešitve na podlagi projektnih specifikacij, ki zagotavljajo skladnost s standardi IEC in zahtevami strank.
Stikalne naprave, obdane s kovino, imajo popolnoma ozemljene kovinske predelne stene med vsemi predelki, medtem ko običajne stikalne naprave, obdane s kovino, morda nimajo popolne izolacije.
Izvlečni tipi omogočajo hitrejše vzdrževanje in skrajšajo izpade ter izboljšajo učinkovitost delovanja.
Za kritično infrastrukturo in okolja z velikimi kratkimi stiki strukture, odporne na oblok, znatno povečajo varnost osebja.
Ob pravilnem vzdrževanju življenjska doba običajno presega 20 let.
Oklepna odstranljiva AC kovinska zaprta stikalna naprava predstavlja razvoj srednjenapetostnih distribucijskih sistemov. Zaradi njegove oklepne konstrukcije, izvlečne zasnove odklopnika, naprednih zapornih mehanizmov in skladnosti z mednarodnimi standardi je zanesljiva in varna izbira za sodobne transformatorske postaje in industrijske energetske sisteme.
Ker globalna energetska infrastruktura postaja vse bolj zapletena in zahteve glede zanesljivosti še vedno naraščajo, je izbira zaupanja vrednega proizvajalca bistvena.Lugao Powerse zavzema za zagotavljanje visoko zmogljivih, s standardi skladnih stikalnih rešitev, prilagojenih različnim projektnim potrebam po vsem svetu.
