Transformatorjisestaviti vse vrste skrbno izbranih materialov. Vsak je izbran zaradi svojih električnih, magnetnih, toplotnih ali mehanskih lastnosti. Mešanica v transformatorju vzpostavlja ravnotežje med tem, kako dobro deluje, kako zanesljiv ostaja in koliko stane. Izbira materiala dejansko vpliva na njegovo splošno delovanje in trajanje.
Jedro v transformatorju uporablja posebno električno jeklo. To jeklo precej učinkovito usmerja magnetni tok.
●Grain-Oriented Silicon Steel ali GOES je osnova za učinkovite transformatorje. Vsebuje približno 2 do 3,5 odstotka silicija. To poveča električno upornost in zmanjša izgube zaradi vrtinčnih tokov. Zrna se poravnajo s hladnim valjanjem in žarjenjem. Poravnajo se s smerjo magnetnega polja. Ta nastavitev zmanjša izgube zaradi histereze za kar 30 odstotkov v primerjavi z neorientiranim jeklom.
●Amorphous Metal, tako kot Metglas, služi kot druga možnost za resnično visoko učinkovite nastavitve. Je hitro strjena zlitina, običajno železo z borom in silicijem. Brez kristalne strukture zmanjša izgube jedra za 60 do 70 odstotkov v primerjavi z navadnim jeklom. Še vedno pa stane več materiala. Običajno je tudi mehansko krhka.
● Laminati sestavljajo jedra. Zlagajo tanke plošče, običajno debele od 0,23 do 0,35 milimetra. Izolacija je keramična ali fosfatna prevleka. Ti preprečujejo vrtinčne tokove med plastmi.
Navitja potrebujejo materiale, ki dobro prevajajo elektriko. Zahtevajo tudi solidno mehansko trdnost.
●Electrolytic Tough Pitch Copper ali ETP je vodilni pri navitjih. Doseže 100 do 101 odstotek glede na mednarodni standard za prevodnost žarjenega bakra. Njegova duktilnost mu omogoča oblikovanje kompleksnih zavitih oblik. V primerjavi z aluminijem ima boljšo mehansko trdnost. To mu pomaga učinkoviteje obvladati kratke stike.
●Aluminijeve zlitine se pojavljajo na mestih, kjer je cena zelo pomembna. Zagotavljajo približno 61 odstotkov prevodnosti bakra po prostornini. Po teži je le 30 odstotkov. Za doseganje trenutne zmogljivosti potrebujejo približno 1,6-krat večjo površino preseka. Pozitivna stran je, da prihranijo težo in zmanjšajo stroške surovin.
● Izolacija na prevodnikih vključuje papirne ovoje, kot so kraft ali toplotno nadgrajene vrste. Deluje tudi poliester, kot je Dacron, ali poliamid, kot je Nomex. Izolirajo zavoj do zavoja. Pogosto jih za dodatno zaščito impregnira lak ali smola.
Večplastna izolacijska nastavitev preprečuje, da bi prišlo do električne okvare.
● Materiali na osnovi celuloze tvorijo glavno trdno izolacijo. Kraft papir in karton ustrezata temu. Včasih nadgradijo z aromatičnimi poliamidi za toplotno odpornost. Porozna struktura omogoča, da se olje ali smola popolnoma vpije.
●Tekoče izolacijske palice z mineralnim oljem kot običajna izbira. Naravni in sintetični estri se vse bolj uveljavljajo zaradi večje požarne varnosti in okolju prijaznosti. Te tekočine se ponašajo z dielektrično trdnostjo nad 30 kilovoltov. Tisti na osnovi estra imajo ognjevitost nad 300 stopinj Celzija.

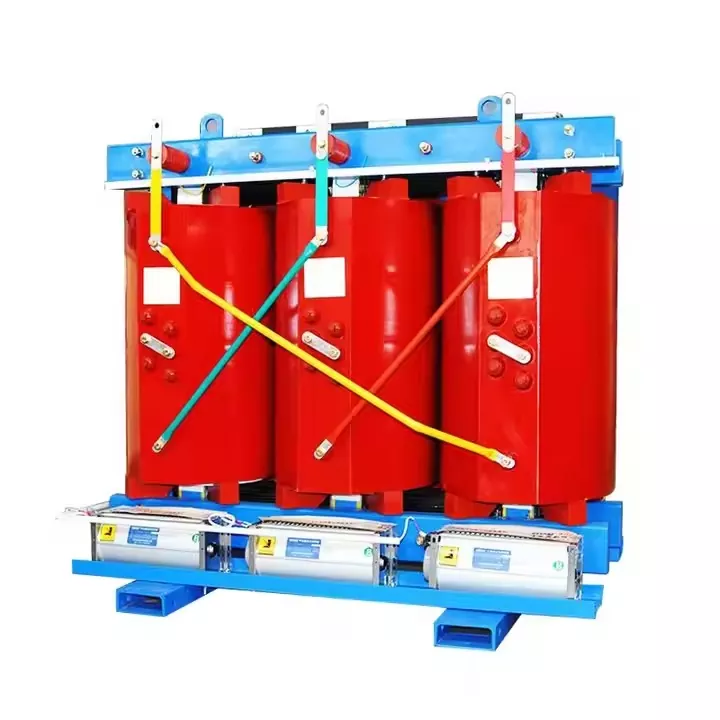

● Ročaj iz trdnih livarskih materialovsuhi transformatorji.Epoksi ali poliestrske smole obdajajo navitja. Nudijo mehansko podporo in zaščito pred okoljem. Delna razelektritev ostane pod 5 pikokulonov.
● Rezervoar in ohišje uporabljata ogljikovo jeklo, pogosto razreda ASTM A36. Premazi so odporni proti koroziji za zunanjo uporabo. Hermetično zaprte različice se lahko ujemajo z nerjavnim jeklom. Tudi radiatorji so iz ogljikovega jekla. Notranje lopute vodijo pretok olja.
● Puše se pogosto držijo porcelana za rutinsko uporabo. Vrste polimerov, kot je silikonska guma, absorbirajo paro za lažjo težo in odpornost proti vandalizmu. V notranjosti so vodniki bakreni. Dobijo srebrno ali kositrno prevleko.
● Konzervatorski sistemi so zgrajeni iz jekla. Fleksibilne membrane, kot je nitrilna guma ali fluoropolimer, ščitijo olje stran od zunanjega zraka.
●Hladilna oprema vključuje ventilatorje z aluminijastimi rezili. Motorji uporabljajo konstrukcije s krogličnimi ali ročnimi ležaji. Ocenjujejo za neprekinjen tek. Tekalni kolesi črpalk v napravah s prisilnim oljem so običajno iz brona ali nerjavečega jekla.
●Naprave za razbremenitev tlaka imajo diafragme iz nerjavečega jekla ali posebnih polimerov. Počijo pri točno določeni ravni tlaka.
● Silikagel gre v zračnike. Pogosto vključuje indikator kobaltovega klorida. Ta se spremeni iz modre v rožnato, ko absorbira vlago.
●Senzorji za spremljanje za preverjanje temperature uporabljajo platinaste uporovne termometre PT100 ali PT1000. Piezorezistivni ali kapacitivni tipi nadzorujejo tlak.
●Impregnacijski laki na osnovi poliestra, epoksi ali poliuretana. Ščitijo pred vlago in dodajajo mehansko stabilnost.
●Lepila in tesnilne mase so izdelane iz silikonskih, poliuretanskih ali butilnih spojin. Tesnijo tesnila in lepijo dele.
● Površinska obdelava nanese temeljne premaze, bogate s cinkom. Za zaščito pred korozijo sledijo poliuretanski zaključni premazi. Debelina suhega filma je običajno 150 do 250 mikrometrov.
Izbire materialov pri gradnji transformatorjev kažejo sto let nenehnih sprememb. Pretehtajo električne potrebe glede na mehanske, toplotne, okoljske in stroškovne dejavnike. Lastnosti v vsakem delu vplivajo na učinkovitost, ki lahko doseže več kot 99,7 odstotka. Vplivajo na življenjsko dobo, pogosto od 25 do 40 let. Vpliv na okolje je tudi povezan. Znanost o materialih spodbuja napredek v tehnologiji transformatorjev. Novejše zasnove se nagibajo k trajnostnim možnostim. Kovine, ki jih je mogoče reciklirati, biorazgradljive tekočine in trajna izolacija, igrajo pomembno vlogo. Ta premik kaže na krožno gospodarstvo v industriji.
